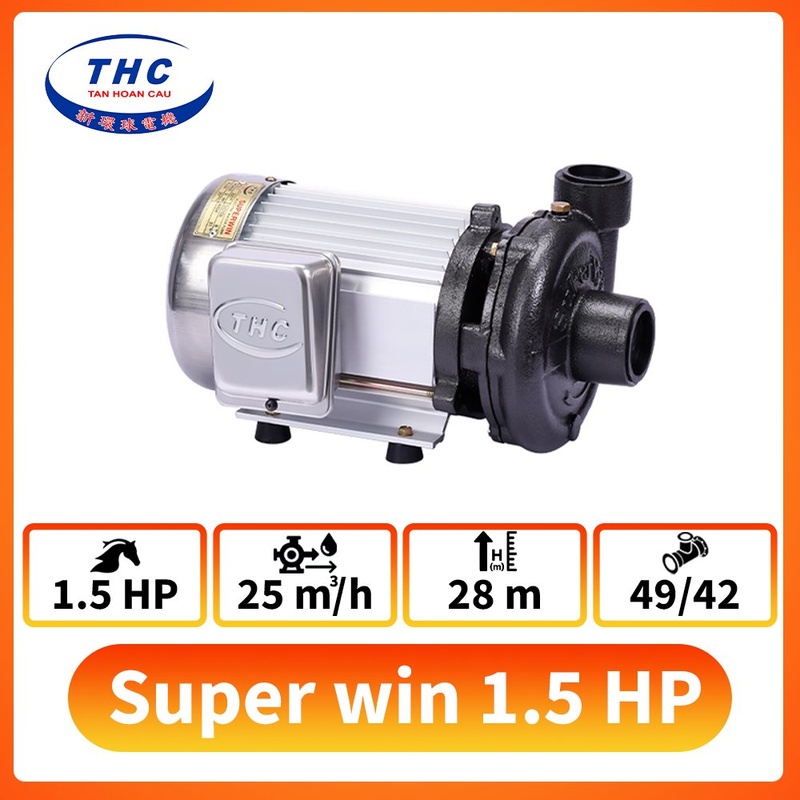

Máy bơm cao áp SuperWin SP-1100-3F hút giếng sâu trục ngang

Tính năng nổi bật của SP-1100-3F

• Cuộn dây 100% đồng tráng men chịu nhiệt 220°C: Khả năng chịu nhiệt độ cao vượt trội giúp động cơ 1.5HP tải nặng liên tục trong nhiều giờ mà không bị om dây hay sụt giảm hiệu suất, kéo dài tuổi thọ sử dụng.
• Vận hành điện 3 pha 380V tối ưu chi phí: Cường độ dòng điện chỉ 2.8A giúp tiết kiệm điện năng tiêu thụ, triệt tiêu hiện tượng sụt áp, động cơ chạy êm ái và không lo sự cố hỏng tụ đề.
• Cánh nhựa PPO và cốt trục Inox 304 kháng phèn tối ưu: Loại bỏ hoàn toàn nguy cơ ăn mòn và rỉ sét khi bơm nguồn nước giếng khoan nhiễm phèn chua, phèn sắt; chịu được sự ma sát của cát mịn lơ lửng.
• Lưu lượng nước mạnh mẽ lên tới 25 m³/h: Thiết kế họng hút 49mm và họng xả 42mm cho phép luân chuyển khối lượng nước lớn trong thời gian ngắn, đáp ứng hoàn hảo cho việc bơm đầy các bồn chứa dung tích lớn.

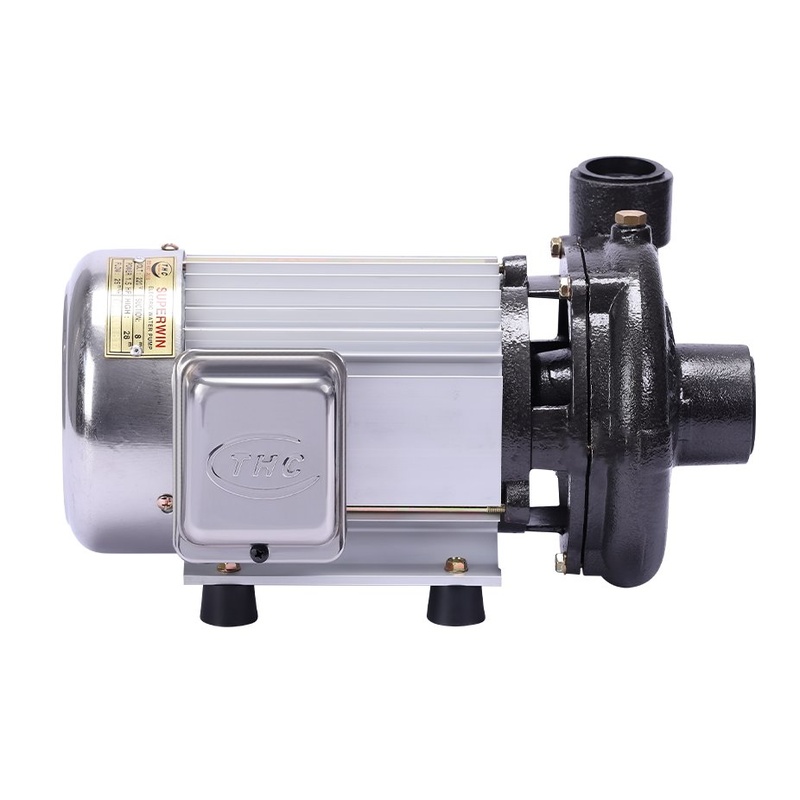

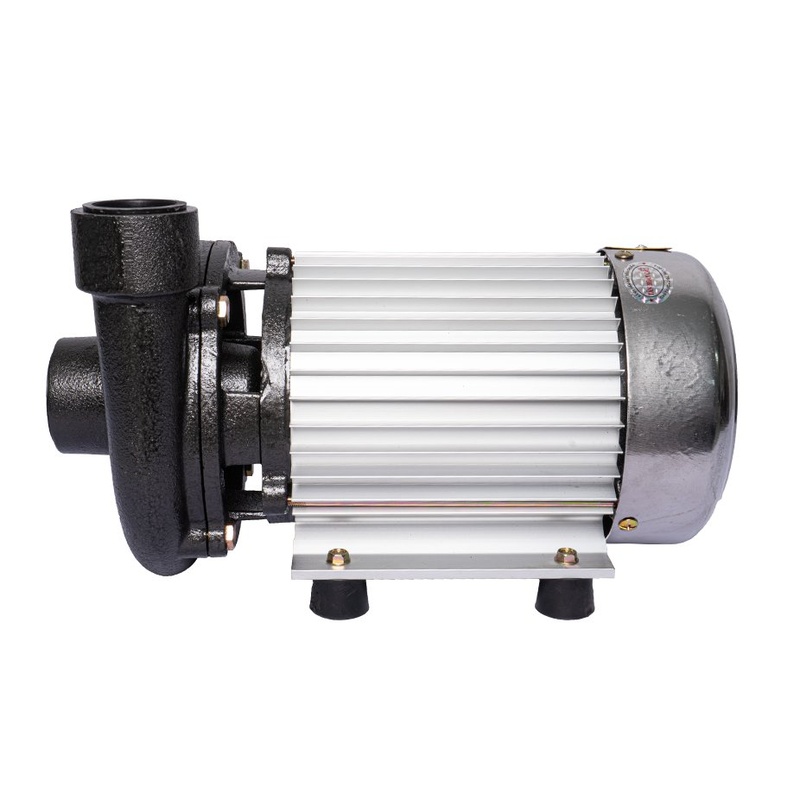

• Cấu trúc cơ khí bền bỉ: Đầu gang đúc chịu nén kết hợp vỏ nhôm giải nhiệt nhanh và các chi tiết phụ trợ bằng Inox (nắp quạt, hộp đấu điện) giúp máy hoạt động ổn định và bền đẹp trong môi trường khắc nghiệt.

Hướng dẫn tính toán cột áp và lựa chọn máy bơm phù hợp

Công thức tính toán: Cột áp tổng thực tế (Ht) = H_hút + H_đẩy thẳng đứng + H_ma sát đường ống (10% tổng chiều dài đường ống dẫn).

1. Các ví dụ tính toán thực tế:

• Ví dụ 1: Cấp nước từ bể ngầm lên bồn nước nóc nhà 4 tầng (3 lầu 1 trệt) có sẵn điện 3 pha
  • Chiều sâu hút từ bể ngầm: 3.0 mét.
  • Chiều cao đẩy thẳng đứng lên nóc tầng 4: 14.5 mét.
  • Tổng chiều dài đường ống phi 49 và 42: 35 mét -> Tổn thất ma sát: 35m x 10% = 3.5 mét.
  • Tổng cột áp yêu cầu của công trình: 3.0m + 14.5m + 3.5m = 21.0 mét.
  • Đánh giá: Cột áp 21m nằm hoàn toàn trong vùng làm việc tối ưu của SP-1100-3F (cột áp tối đa 28m). Tại cột áp 21m, lưu lượng nước thực tế xả vào bồn đạt khoảng 16 – 18 m³/h (xấp xỉ 270 – 300 L/phút). Bồn nước 2.000 lít chỉ mất khoảng 7 – 8 phút để bơm đầy hoàn toàn.
• Ví dụ 2: Hút nước giếng khoan sâu 13 mét ở khu vực đồi dốc
  • Mực nước tĩnh sâu 13m (vượt quá 8m): Bắt buộc lắp bộ củ hút sâu giếng khoan.
  • Chiều cao đẩy lên bồn nước sinh hoạt cao 6 mét. Tổn thất ma sát đường ống ước tính: 3.0 mét.
  • Đánh giá: Với áp lực nén 28m của SP-1100-3F, máy trích hồi một phần áp lực xuống giếng để tạo chân không đẩy cột nước lên; lưu lượng nước thực tế đưa lên bồn vẫn duy trì ổn định từ 8 – 11 m³/h, đáp ứng thoải mái nhu cầu sử dụng nước sinh hoạt và sản xuất.

Ứng dụng thực tế của SP-1100-3F

• Hút nước giếng khoan, giếng đào sâu từ 8m đến 15m (kết hợp củ hút sâu) tại các khu vực đồi núi, trang trại có nguồn điện 3 pha 380V.
• Cấp nước đẩy cao cho nhà ở 3 đến 4 tầng, khu nhà trọ, khách sạn nhỏ, trường học có bồn chứa từ 2.000L – 4.000L.
• Hệ thống tưới tiêu nông nghiệp: Bơm nước tưới béc phun mưa cho vườn cây ăn trái, tưới ngọn, tưới cánh đập.
• Cấp nước vệ sinh chuồng trại chăn nuôi quy mô vừa và lớn, xịt rửa sàn xưởng công nghiệp.
• Bơm trung chuyển nước giữa các cụm bể chứa trong sản xuất và chế biến nông sản.

Lưu ý quan trọng: Nên chọn và Tuyệt đối KHÔNG NÊN chọn

• NÊN CHỌN SP-1100-3F khi:
  • Công trình đã có sẵn nguồn điện 3 pha 380V ổn định.
  • Cần máy bơm công suất 1.5HP có cột áp đẩy cao mạnh mẽ (28m) kết hợp lưu lượng nước lớn (đến 25 m³/h).
  • Nguồn nước có chứa tạp chất phèn nhẹ hoặc cát mịn cần cánh bơm và cốt máy chống oxy hóa.
• TUYỆT ĐỐI KHÔNG NÊN CHỌN SP-1100-3F khi:
  • Không chọn nếu chỉ có nguồn điện gia đình 1 pha 220V (bắt buộc phải chọn sang mã SP-1100 bản 220V).
  • Không dùng trực tiếp làm máy bơm tăng áp cho vòi sen, thiết bị đầu ra mà không qua bồn chứa (bơm không có rơ-le tự ngắt).
  • Không dùng cho giếng khoan có mực nước tĩnh sâu trên 8m mà không lắp bộ củ hút sâu.
  • Không bóp nhỏ đường ống hút xuống dưới phi 49 (sẽ gây thiếu nước, tạo bọt khí xâm thực làm rỗ cánh bơm).

Hướng dẫn lắp đặt chuẩn kỹ thuật, Vận hành và Khắc phục sự cố

• Đấu nối điện 3 pha và kiểm tra chiều quay: Kết nối 3 dây pha vào 3 cọc tiếp điểm trong hộp cực inox; bắt buộc lắp qua khởi động từ kết hợp rơ-le nhiệt bảo vệ mất pha và Aptomat 3 pha riêng biệt. Kiểm tra chiều quay của cánh quạt gió phía đuôi: nếu quay ngược chiều mũi tên in trên thân bơm, chỉ cần đảo vị trí của 2 trong 3 dây pha cho nhau là máy sẽ quay đúng chiều.
• Quy trình mồi nước: Bắt buộc gắn van 1 chiều (lúp-bê) kín khít và lưới lọc rác ở đáy ống hút; mở nút mồi trên đầu bơm châm đầy nước sạch vào buồng và toàn bộ ống hút phi 49, lắc nhẹ ống thoát hết bọt khí rồi vặn chặt nút mồi lại trước khi bấm máy.
• Lắp phao điện tự ngắt Onpas: Bắt buộc lắp phao điện tự động Onpas trên bồn nước nóc nhà kết nối về tủ điều khiển để tự động ngắt điện khi bồn đầy và tự bật khi bồn cạn, chống tràn nước và chống cháy mô-tơ.
• SOP Xử lý sự cố kỹ thuật tại chỗ:
  • Máy chạy êm nhưng không lên nước: Kiểm tra chiều quay động cơ (có bị đảo pha quay ngược không); kiểm tra nút mồi xem có bị hụt nước không; kiểm tra đường ống hút phi 49 có bị hở mối nối dán keo hút lọt khí vào không.
  • Mô-tơ phát tiếng gầm lớn và nhảy Aptomat: Ngắt điện ngay lập tức để kiểm tra xem có bị mất pha nguồn điện hay không, hoặc dùng tua vít xoay nhẹ trục cánh gió phía sau kiểm tra kẹt cát buồng bơm.
