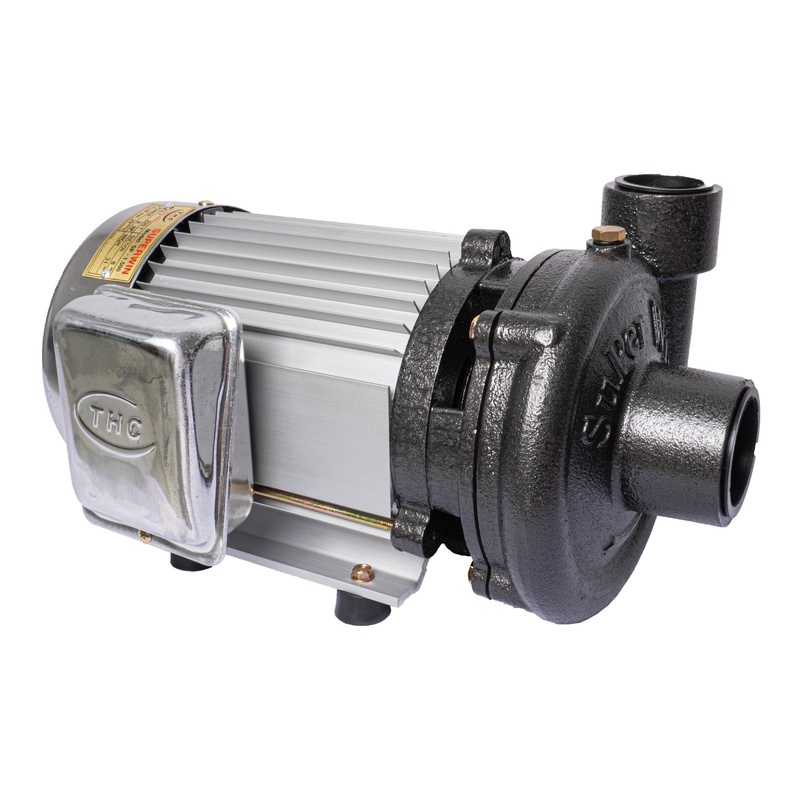

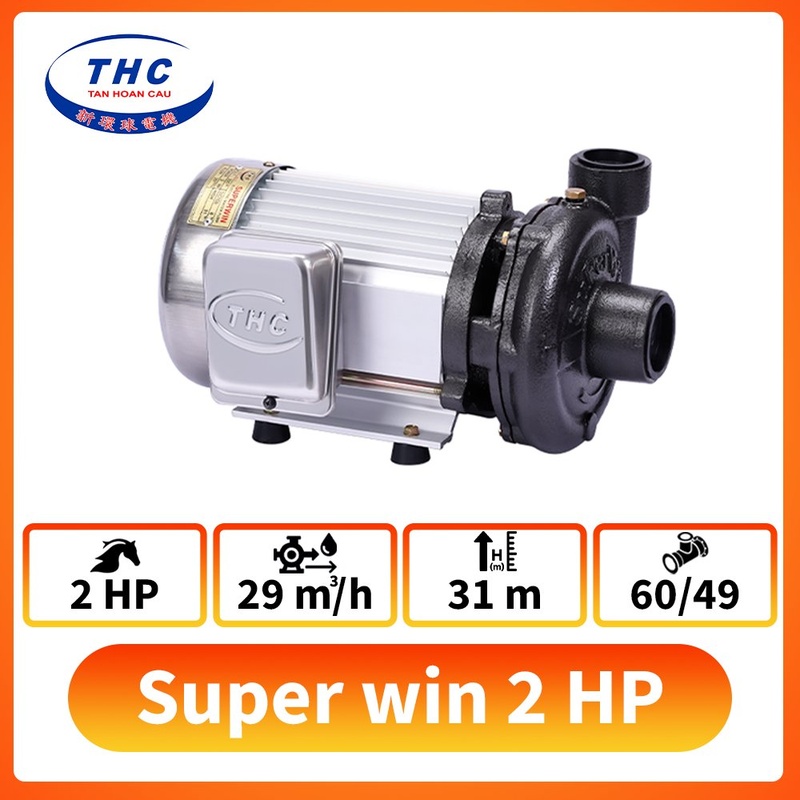

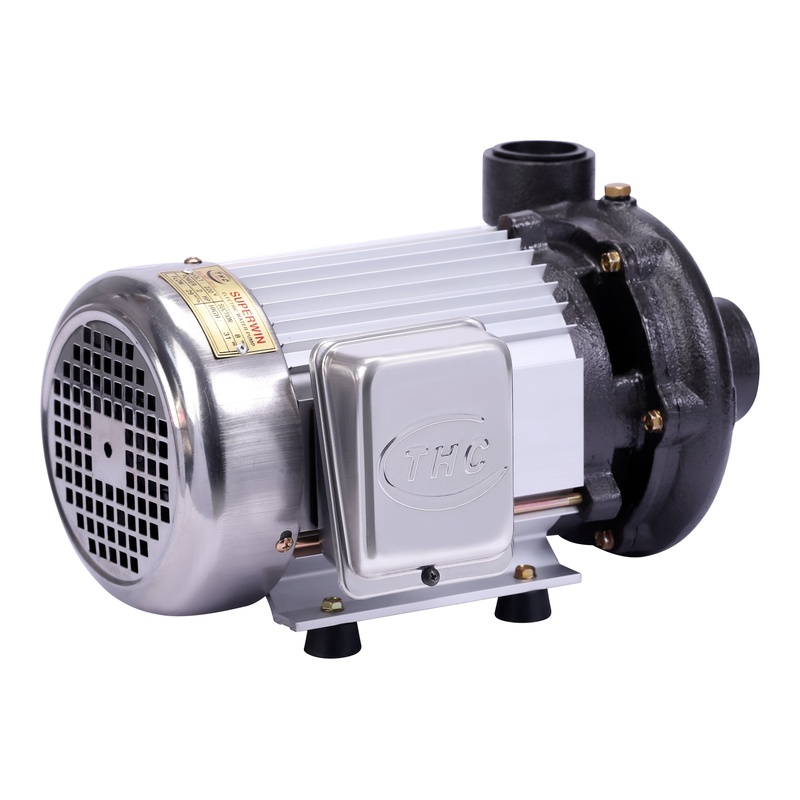

Máy bơm cao áp SuperWin SP-1500-3F hút giếng sâu trục ngang

Tính năng nổi bật của SP-1500-3F

• Động cơ quấn 100% dây đồng chịu nhiệt 220°C: Đây là ưu thế kỹ thuật vượt bậc của Tân Hoàn Cầu so với các dòng bơm thông thường (chỉ chịu 130°C – 155°C). Lớp men cách điện chịu nhiệt 220°C giúp động cơ vận hành bền bỉ ở chế độ tải nặng kéo dài liên tục nhiều giờ mà không bị om dây hay chập cháy mô-tơ.
• Hiệu suất điện 3 pha 380V tối ưu: Chạy điện 3 pha với dòng điện chỉ 3.6A giúp mô-tơ hoạt động êm, không bị lệch pha, sinh nhiệt thấp, tiết kiệm đáng kể chi phí điện năng sản xuất và triệt tiêu hoàn toàn nỗi lo nổ tụ đề như các dòng bơm 1 pha.
• Cánh nhựa PPO và cốt trục Inox 304 – Khắc tinh của nước phèn: Cánh bơm bằng nhựa tổng hợp PPO cao cấp giúp chống lại sự ăn mòn điện hóa từ nước nhiễm phèn, đồng thời chịu được sự ma sát của cát mịn lơ lửng. Cốt máy bằng Inox 304 không bị gãy hay rỉ sét trong môi trường ẩm.
• Lưu lượng cực đại lên tới 29 m³/h: Thiết kế buồng ly tâm cánh hắt góc rộng kết hợp họng hút 60mm và họng xả 49mm cho phép máy luân chuyển khối lượng nước khổng lồ trong thời gian ngắn, rút ngắn thời gian bơm bồn và tưới tiêu.
• Đầu gang đúc chịu nén kết hợp vỏ nhôm giải nhiệt: Sự kết hợp giữa đầu bơm gang đúc dày dặn chịu lực va đập thủy lực và vỏ thân nhôm đúc tản nhiệt nhanh giúp máy giữ được độ đầm chắc, giảm rung chấn tối đa trong quá trình làm việc.

Hướng dẫn tính toán cột áp và lựa chọn máy bơm phù hợp

Để máy bơm cao áp SP-1500-3F phát huy đúng công suất 2HP và không bị hiện tượng móp ống hút hoặc quá tải nhiệt, người sử dụng cần nắm vững phương pháp tính toán thủy lực cho cả hai trường hợp: hút giếng thông thường và hút giếng sâu tăng cường:

1. Công thức tính Cột Áp Tổng Thực Tế (Total Dynamic Head – Ht):

Ht = H_hút + H_đẩy thẳng đứng + H_ma sát đường ống

• H_hút: Khoảng cách từ mặt nước tĩnh trong giếng/bể đến tâm trục máy bơm (tối đa 8m đối với hút thường).
• H_đẩy thẳng đứng: Khoảng cách thẳng đứng từ trục máy bơm lên đến mép xả bồn nước trên cao.
• H_ma sát: Tổn thất ma sát trên toàn tuyến ống dẫn, co lơ 90 độ và van một chiều (tính bằng 10% tổng chiều dài toàn bộ hệ thống đường ống hút và xả).

2. Nguyên lý lắp củ hút sâu (Ejector) khi mực nước tĩnh vượt quá 8 mét:

Chuẩn hút chân không của máy bơm cơ học bị giới hạn vật lý ở 8m. Khi mực nước tĩnh của giếng khoan tụt xuống từ 10m đến 15m, bắt buộc phải lắp thêm Bộ hút sâu (Củ hút sâu) ở đáy giếng. Khi đó, máy bơm sử dụng 2 đường ống: một đường ống hút chính phi 60 và một đường ống hồi áp phi 34 hoặc 49 dẫn một phần áp lực nước quay ngược lại đáy giếng để kích tia phun đẩy cột nước dâng lên buồng bơm.

3. Các ví dụ tính toán lựa chọn thực tế:

• Ví dụ 1: Cấp nước từ bể ngầm đẩy lên bồn chứa nóc nhà 4 tầng (3 lầu 1 trệt)
  • Chiều sâu hút bể ngầm: 3.0 mét.
  • Chiều cao đẩy thẳng đứng lên đỉnh bồn nóc tầng 4: 14.5 mét.
  • Tổng chiều dài đường ống dẫn (hút phi 60 + đẩy phi 49): 45 mét -> Tổn thất ma sát: 45m x 10% = 4.5 mét.
  • Cột áp tổng thực tế yêu cầu: 3.0m + 14.5m + 4.5m = 22.0 mét.
  • Đánh giá: Cột áp 22m nằm ngay trong dải làm việc vàng của SP-1500-3F (cột áp tối đa 31m). Tại cột áp 22m, lưu lượng nước xả vào bồn đạt xấp xỉ 20 – 22 m³/h (khoảng 350 L/phút). Bồn chứa nước dung tích 2.000 lít chỉ mất chưa đầy 6 phút để bơm đầy, tối ưu hóa năng lượng tiêu thụ.
• Ví dụ 2: Khai thác giếng khoan nông thôn có mực nước tĩnh sâu 12 mét
  • Mực nước tĩnh sâu 12m (vượt quá 8m): Bắt buộc thả bộ củ hút sâu xuống độ sâu 14m dưới giếng.
  • Chiều cao đẩy lên bồn nước sinh hoạt cao 6 mét. Tổn thất ma sát đường ống ước tính: 3 mét.
  • Đánh giá: Khi lắp củ hút sâu, áp lực nén 31m của SP-1500-3F trích một phần để hồi nước tạo chân không đáy giếng, cột áp thực tế còn lại khoảng 15 – 18m, lưu lượng nước đẩy lên bồn vẫn duy trì ổn định từ 8 – 12 m³/h, đảm bảo nguồn nước dồi dào mà không cần phải chuyển sang dùng bơm hỏa tiễn đắt đỏ.
• Ví dụ 3: Hệ thống tưới béc phun mưa cho vườn sầu riêng diện tích 1 Hecta
  • Hút nước từ mương/hồ sâu 2m, đẩy qua 150m đường ống trục chính đến giàn béc tưới cần áp lực 1.8 bar (18m).
  • Tổn thất ma sát đường ống: 150m x 10% = 15m. Cột áp tổng: 2m + 18m + 15m = 35m (Vượt quá 31m của máy).
  • Đánh giá: Không nên ép SP-1500-3F gánh trọn 150m ống dài ở áp béc cao. Giải pháp chuẩn: Nâng đường kính ống trục chính lên phi 60 để giảm ma sát xuống còn 5% (tổn thất còn 7.5m -> Ht = 27.5m, hoàn toàn nằm trong dải làm việc của máy), cung cấp đủ nước cho 40 – 50 béc tưới hạt mịn hoạt động đồng thời.

Ứng dụng thực tế của SP-1500-3F

• Chuyên dụng hút nước từ giếng khoan, giếng đào sâu từ 8m đến 15m (kết hợp củ hút sâu) tại các khu vực đồi núi, cao nguyên Tây Nguyên, Đông Nam Bộ.
• Cấp nước đẩy cao lưu lượng lớn cho các tòa nhà từ 3 đến 4 tầng, trường học, bệnh viện, khu nhà trọ công nhân có sẵn nguồn điện 3 pha 380V.
• Hệ thống tưới tiêu nông nghiệp quy mô trang trại: Tưới béc gốc sầu riêng, cà phê, thanh long, tưới phun mưa nhà màng, tưới ngọn, tưới cánh đập.
• Bơm cấp thoát nước chuồng trại chăn nuôi gia súc quy mô lớn, vệ sinh xịt rửa sàn xưởng công nghiệp.
• Hút nước hồ chứa, sông suối cấp vào các hệ thống lọc nước sạch công nghiệp và trung chuyển nước giữa các phân xưởng sản xuất.

Lưu ý quan trọng: Nên chọn và Tuyệt đối KHÔNG NÊN chọn

• NÊN CHỌN SP-1500-3F khi:
  • Công trình hoặc xưởng sản xuất đã có sẵn nguồn điện hạ thế 3 pha 380V ổn định.
  • Cần một chiếc máy bơm vừa có cột áp đẩy cao mạnh mẽ (31m) vừa cho lưu lượng xả nước cực lớn (đến 29 m³/h).
  • Nguồn nước có chứa tạp chất phèn nhẹ, cát mịn cần cánh bơm và cốt máy chống oxy hóa rỉ sét.
  • Cần thiết bị vận hành bền bỉ nhiều năm với chế độ bảo hành dài hạn 36 tháng.
• TUYỆT ĐỐI KHÔNG NÊN CHỌN SP-1500-3F khi:
  • Không chọn nếu gia đình chỉ có điện dân dụng 1 pha 220V (Bắt buộc phải chọn sang mã SP-1500 220V).
  • Không dùng trực tiếp làm máy bơm tăng áp cho vòi sen, máy giặt (vì dòng SP là bơm ly tâm đẩy cao cưỡng bức, không tự ngắt theo vòi xả; nếu khóa vòi bơm vẫn chạy làm nổ vỡ đường ống).
  • Không dùng cho giếng khoan có mực nước tĩnh sâu hơn 8m mà không chịu lắp bộ củ hút sâu (bơm sẽ chạy khan và không bao giờ lên nước).
  • Không dùng cho nguồn nước có lẫn sỏi đá lớn, rác nilon hoặc bùn quánh đặc (phải có lưới lọc rọ hút bảo vệ).
  • Không bóp nhỏ đường kính ống hút xuống dưới phi 60 (ống hút nhỏ sẽ gây thiếu nước, tạo bọt khí xâm thực làm rỗ cánh bơm).

Hướng dẫn lắp đặt chuẩn kỹ thuật, Vận hành và Khắc phục sự cố

• Đấu nối nguồn điện 3 pha 380V và kiểm tra chiều quay:
  • Kết nối 3 dây pha lửa từ nguồn vào 3 cọc tiếp điểm trong hộp đấu dây inox của máy. Bắt buộc lắp qua khởi động từ (contactor) kết hợp rơ-le nhiệt bảo vệ mất pha và Aptomat 3 pha riêng biệt.
  • Kiểm tra chiều quay của động cơ: Bật nhấp công tắc xem cánh quạt gió phía đuôi có quay theo đúng chiều mũi tên in nổi trên thân bơm hay không. Nếu mô-tơ quay ngược chiều, chỉ cần đảo vị trí của 2 dây pha bất kỳ cho nhau là máy sẽ quay đúng chiều.
• Lắp đặt phao điện tự động Onpas ngắt bồn: Do máy không có cơ chế tự ngắt, khi bơm nước lên bồn chứa trên cao, bắt buộc phải lắp thêm bộ phao điện tự động Onpas nối về tủ điều khiển để máy tự động ngắt điện khi bồn đầy và tự bật khi bồn cạn, chống tràn nước và chống cháy mô-tơ.
• Quy trình mồi nước và van một chiều (lúp-bê):
  • Đầu hút bắt buộc phải gắn lúp-bê (van 1 chiều) kín nước và lưới lọc rác, đặt cách đáy giếng/bể tối thiểu 30cm để tránh hút bùn cát.
  • Mở nút mồi nước trên đỉnh đầu bơm, châm nước sạch từ từ cho đến khi toàn bộ đường ống hút phi 60 và buồng bơm đầy tràn nước, lắc nhẹ ống để thoát hết bọt khí đọng rồi vặn chặt nút mồi lại trước khi bấm máy.
• Chống rung và bảo vệ ngoài trời: Đặt máy bơm trên nền bê tông phẳng, bắt chặt 4 bu-lông chân máy để triệt tiêu rung giật. Nếu đặt ngoài trời phải làm mái che bảo vệ tránh nắng mưa trực tiếp dù máy có nắp chụp inox.
• SOP Xử lý sự cố kỹ thuật tại chỗ (Troubleshooting):
  • Hiện tượng 1: Máy chạy tiếng kêu êm nhưng không thấy nước lên bồn: Kiểm tra chiều quay động cơ (có bị đảo pha quay ngược không); kiểm tra nút mồi xem có bị hụt nước không; kiểm tra đường ống hút phi 60 có bị nứt hở mối dán keo hút lọt khí vào không.
  • Hiện tượng 2: Động cơ phát tiếng gầm “ừ… ừ” lớn và nhảy Aptomat: Ngắt điện ngay lập tức. Hiện tượng này thường do mất pha điện nguồn hoặc cánh quạt PPO bị cặn cát/keo dán ống dư chèn chặt. Dùng tua vít xoay trục sau đuôi máy để kiểm tra độ trơn tru; nếu trục cứng, tháo bu-lông đầu gang vệ sinh cánh buồng bơm.
