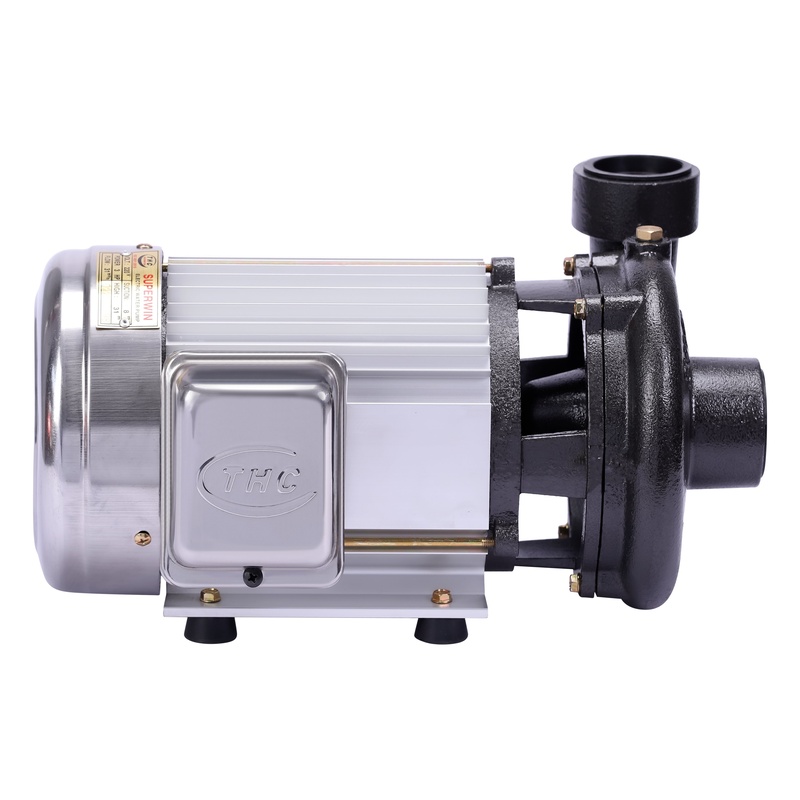

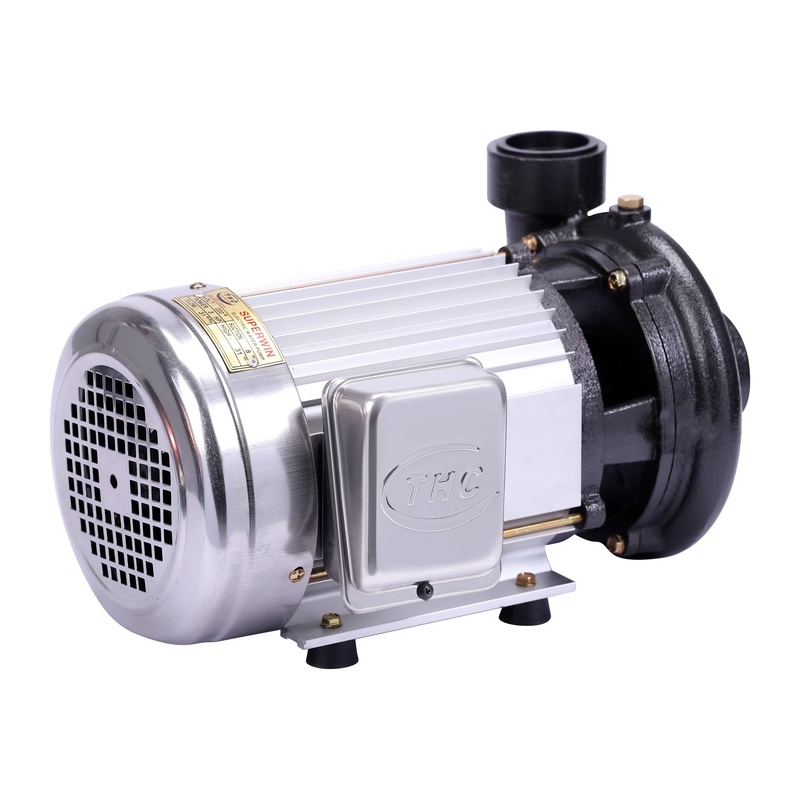

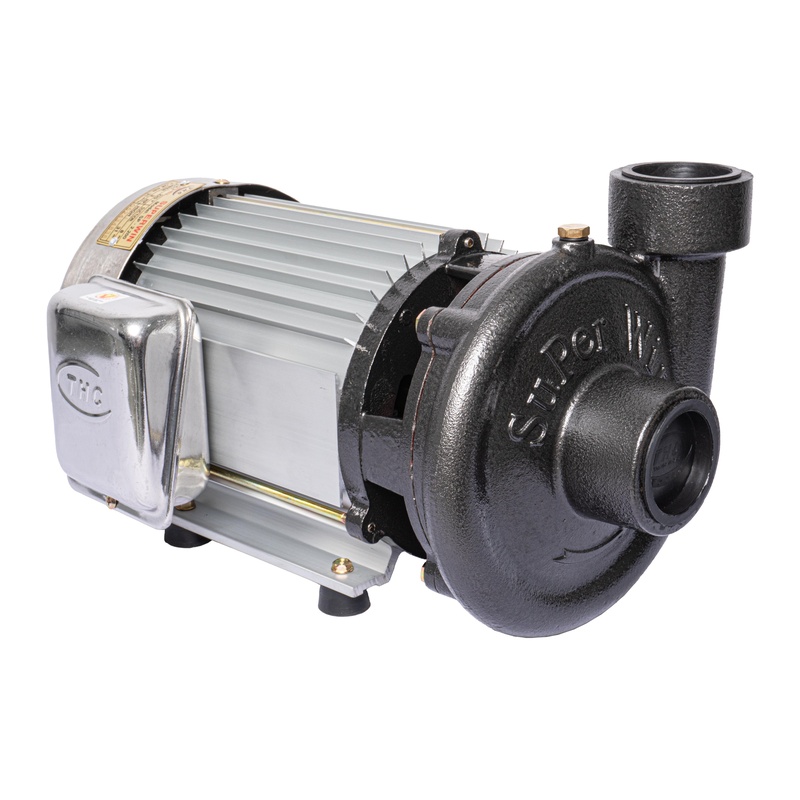

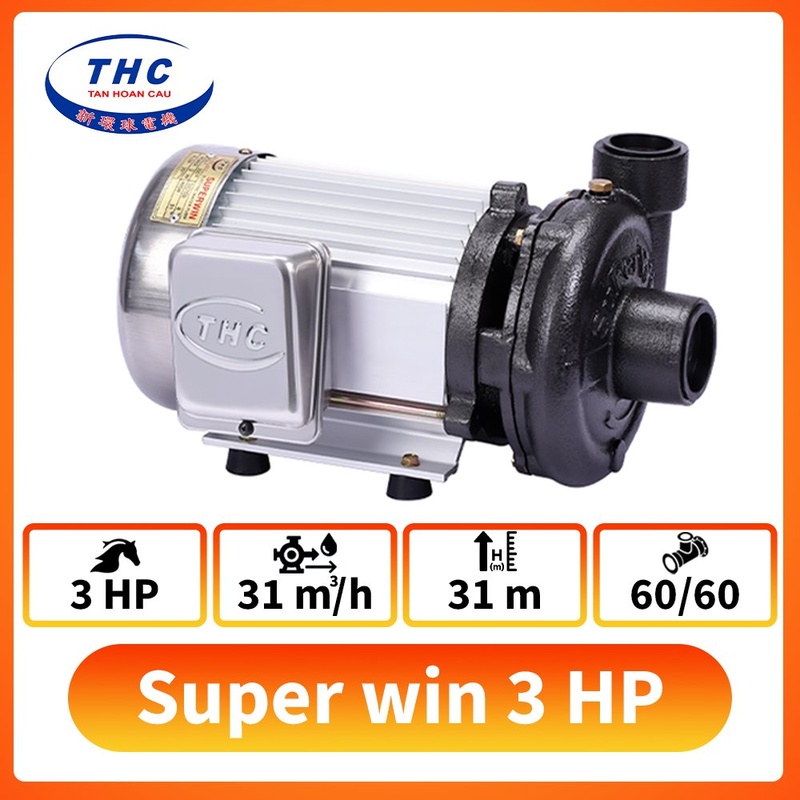

Máy bơm cao áp SuperWin SP-2200-3F hút giếng sâu trục ngang

Tính năng nổi bật của SP-2200-3F

• Công suất đỉnh cao 3.0 HP, lưu lượng vượt trội 31 m³/h: Thiết kế đồng bộ họng hút và họng xả phi 60mm cho phép máy luân chuyển lượng nước khổng lồ lên tới hơn 500 L/phút, bơm đầy bồn chứa dung tích 5.000L chỉ trong khoảng 10 phút.
• Cuộn dây 100% đồng tráng men chịu nhiệt 220°C: Cung cấp khả năng chịu tải liên tục bền bỉ, giúp động cơ 3HP vận hành ổn định trong các trang trại tưới tiêu lớn mà không lo hiện tượng quá nhiệt hay cháy mô-tơ.
• Vận hành điện 3 pha 380V cực kỳ tiết kiệm: Cường độ dòng điện chỉ 5.3A, triệt tiêu hoàn toàn nguy cơ sụt áp lưới điện, động cơ chạy êm ái, đầm chắc và không cần dùng tụ điện khởi động (loại bỏ sự cố nổ tụ).
• Cánh nhựa PPO và cốt trục Inox 304 kháng phèn tối ưu: Chống ăn mòn tuyệt đối trước các nguồn nước giếng khoan nhiễm phèn chua, phèn sắt; chịu được sự ma sát của cát mịn lơ lửng mà không bị mòn khuyết cánh.
• Thân nhôm tản nhiệt kết hợp đầu gang đúc khối: Trọng lượng 27.5kg cùng kết cấu gang dày dặn giúp máy đứng vững chãi, triệt tiêu rung ồn, trong khi vỏ nhôm tản nhiệt sâu giữ cho mô-tơ luôn mát mẻ.

Hướng dẫn tính toán cột áp và lựa chọn máy bơm phù hợp

Dòng máy bơm ly tâm SP-2200-3F là model có công suất lớn nhất dòng SP, cần tính toán đường kính ống và cột áp chuẩn xác để tránh hiện tượng xâm thực hoặc nghẽn dòng:

1. Công thức tính Cột Áp Tổng Thực Tế (Ht):

Ht = H_hút + H_đẩy thẳng đứng + H_ma sát đường ống (10% tổng chiều dài đường ống hút và xả phi 60).

2. Các ví dụ tính toán thực tế:

• Ví dụ 1: Cấp nước từ bể ngầm lên bồn chứa nóc tòa nhà khách sạn / căn hộ dịch vụ 5 tầng
  • Chiều sâu hút từ bể ngầm: 3.5 mét.
  • Chiều cao đẩy thẳng đứng lên nóc tầng 5: 17.5 mét.
  • Tổng chiều dài đường ống dẫn phi 60 (hút + đẩy): 50 mét -> Tổn thất ma sát: 50m x 10% = 5.0 mét.
  • Tổng cột áp yêu cầu của công trình: 3.5m + 17.5m + 5.0m = 26.0 mét.
  • Đánh giá: Cột áp 26m nằm ngay trong dải làm việc vàng của SP-2200-3F (cột áp tối đa 31m). Tại cột áp 26m, lưu lượng nước thực tế xả vào bồn đạt xấp xỉ 22 – 24 m³/h (gần 400 L/phút). Bồn nước 5.000 lít chỉ mất khoảng 12 – 14 phút để bơm đầy, đáp ứng hoàn hảo nhu cầu sử dụng nước lớn.
• Ví dụ 2: Khai thác giếng khoan sâu 14 mét cấp nước cho trang trại nông nghiệp
  • Mực nước tĩnh sâu 14m (vượt quá 8m): Bắt buộc lắp bộ củ hút sâu giếng khoan phi 60 ở đáy giếng.
  • Chiều cao đẩy lên bồn nước sinh hoạt cao 7 mét. Tổn thất ma sát đường ống ước tính: 4 mét.
  • Đánh giá: Khi lắp củ hút sâu, áp lực nén 31m của SP-2200-3F trích hồi một phần áp lực tạo tia phun chân không đáy giếng; lưu lượng nước thực tế đưa lên bồn vẫn duy trì ổn định từ 12 – 15 m³/h, đảm bảo nguồn nước dồi dào cho cả trang trại.

Ứng dụng thực tế của SP-2200-3F

• Hút nước giếng khoan, giếng đào sâu từ 8m đến 15m (kết hợp củ hút sâu) tại các vùng đất đồi dốc, cao nguyên Lâm Đồng, Đắk Lắk, Gia Lai.
• Cấp nước đẩy cao cho các tòa nhà từ 4 đến 5 tầng, trường học, bệnh viện, khu nhà xưởng sản xuất có sẵn nguồn điện 3 pha 380V.
• Hệ thống tưới tiêu nông nghiệp diện tích lớn: Tưới béc phun mưa cho vườn sầu riêng, thanh long, tưới cánh đập, tưới ngọn đồi dốc.
• Bơm cấp thoát nước trang trại chăn nuôi gia súc quy mô hàng nghìn con, xịt rửa sàn xưởng chế biến thủy hải sản.

Lưu ý quan trọng: Nên chọn và Tuyệt đối KHÔNG NÊN chọn

• NÊN CHỌN SP-2200-3F khi:
  • Công trình đã có sẵn nguồn điện 3 pha 380V ổn định.
  • Cần lưu lượng nước cực lớn (tới 31 m³/h) kết hợp cột áp đẩy cao mạnh mẽ lên tới 31 mét.
  • Nguồn nước nhiễm phèn hoặc lẫn mạt cát mịn cần cánh bơm và cốt máy chống ăn mòn.
• TUYỆT ĐỐI KHÔNG NÊN CHỌN SP-2200-3F khi:
  • Không chọn nếu gia đình chỉ có nguồn điện dân dụng 1 pha 220V (bắt buộc phải chọn sang mã SP-2200 bản 220V).
  • Không dùng trực tiếp làm bơm tăng áp cho thiết bị vệ sinh (bơm không có rơ-le tự ngắt, áp lực 3HP sẽ làm bục vỡ đường ống nếu khóa vòi).
  • Không bóp nhỏ đường ống hút xuống dưới phi 60 (sẽ làm nghẽn dòng nạp, gây tiếng rít xâm thực làm hỏng cánh bơm).

Hướng dẫn lắp đặt chuẩn kỹ thuật, Vận hành và Khắc phục sự cố

• Đấu nối điện 3 pha và kiểm tra chiều quay: Kết nối 3 dây pha vào 3 cọc tiếp điểm trong hộp cực inox; bắt buộc lắp qua khởi động từ kết hợp rơ-le nhiệt bảo vệ mất pha và Aptomat 3 pha riêng biệt (dòng cắt 10A). Kiểm tra chiều quay của cánh quạt gió: nếu quay ngược chiều mũi tên in trên thân bơm, chỉ cần đảo vị trí của 2 trong 3 dây pha cho nhau là máy sẽ quay đúng chiều.
• Quy trình mồi nước: Bắt buộc gắn van 1 chiều (lúp-bê) phi 60 kín khít và lưới lọc rác ở đáy ống hút; mở nút mồi trên đầu bơm châm đầy nước sạch vào buồng và toàn bộ ống hút phi 60, lắc nhẹ ống thoát hết bọt khí rồi vặn chặt nút mồi lại trước khi bấm máy.
• Lắp phao điện tự ngắt Onpas: Bắt buộc lắp phao điện tự động Onpas trên bồn nước nóc nhà kết nối về tủ điều khiển để tự động ngắt điện khi bồn đầy và tự bật khi bồn cạn, chống tràn nước và chống cháy mô-tơ.
• SOP Xử lý sự cố kỹ thuật tại chỗ:
  • Máy chạy êm nhưng không lên nước: Kiểm tra chiều quay động cơ (có bị đảo pha quay ngược không); kiểm tra nút mồi xem có bị hụt nước không; kiểm tra đường ống hút phi 60 có bị nứt hở mối nối dán keo hút lọt khí vào không.
  • Mô-tơ phát tiếng gầm lớn và nhảy Aptomat: Ngắt điện ngay lập tức để kiểm tra xem có bị mất pha nguồn điện hay không, hoặc dùng tua vít xoay nhẹ trục cánh gió phía sau kiểm tra kẹt cát buồng bơm.
