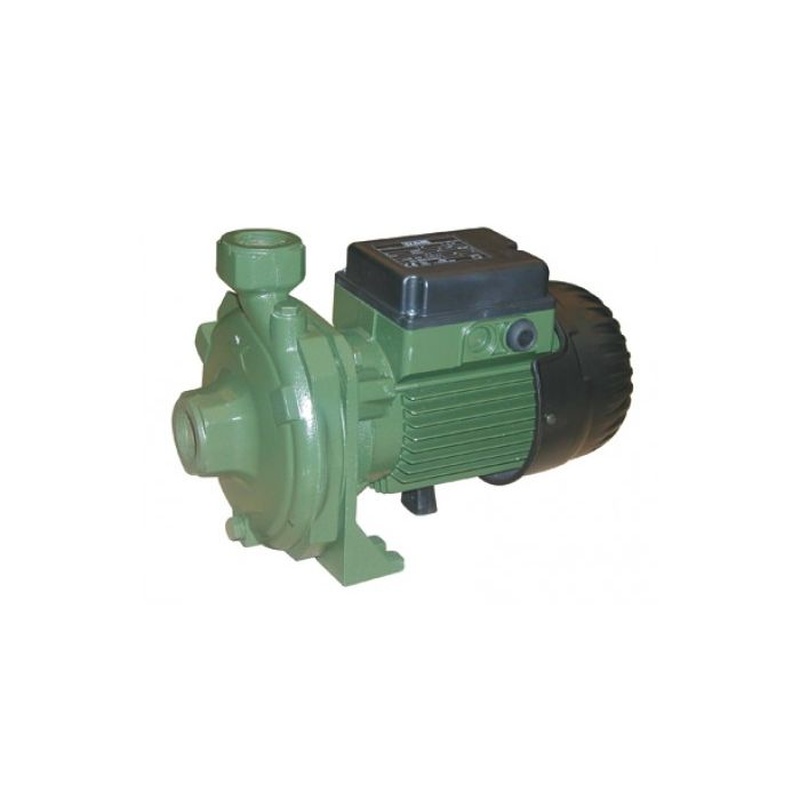

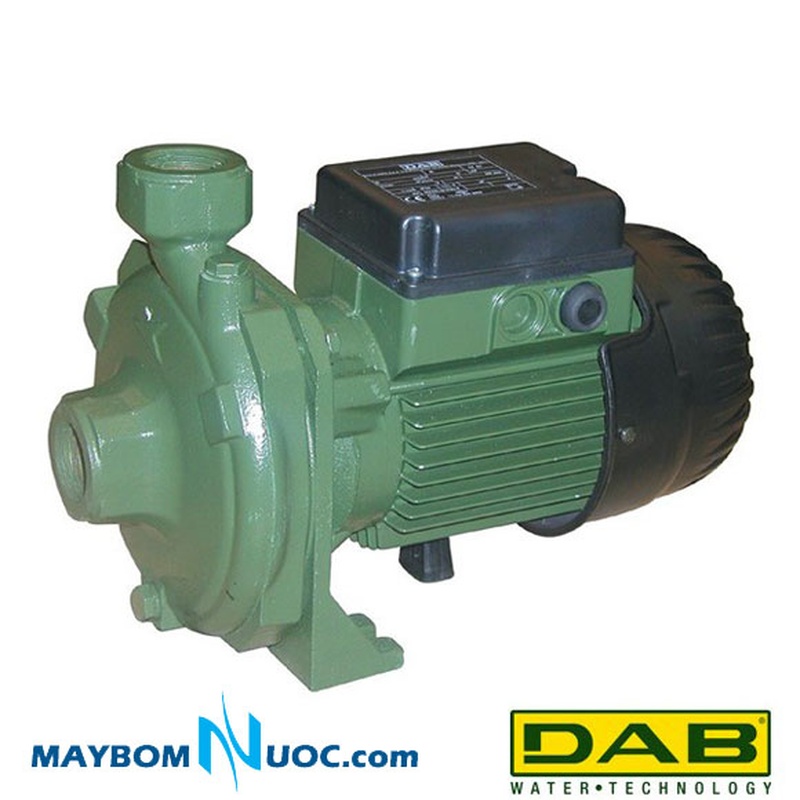

Máy bơm ly tâm trục ngang DAB K 36/100 T

Tính năng nổi bật của DAB K 36/100 T

Máy bơm ly tâm trục ngang đầu gang DAB K 36/100 T mang lại hiệu suất thủy lực mạnh mẽ và độ bền bỉ cơ điện công nghiệp vượt trội:

• Động cơ 3 pha công nghiệp 2.5 HP vận hành cực kỳ khỏe và ổn định liên tục nhiều ngày đêm với dòng tải chỉ 4.8 A, triệt tiêu hoàn toàn sự cố sụt áp hay nóng dây nguồn thường gặp ở dòng máy 1 pha cùng công suất.
• Thiết kế không sử dụng tụ điện khởi động, loại trừ 100% rủi ro nổ tụ điện hay hỏng tiếp điểm rơ-le trong môi trường làm việc khắc nghiệt của nhà máy, xí nghiệp.
• Họng hút cỡ lớn 1 1/2 inch (phi 49 mm) kết hợp cánh ly tâm đường kính rộng tạo dòng nước nạp xả lên tới 180 lít trên phút ở cột áp cao 26.5 mét.
• Thân buồng bơm và giá đỡ đúc bằng gang xám 200 UNI ISO 185 dày dặn, kết cấu cơ khí đầm chắc nặng 21 kg giúp triệt tiêu rung chấn và chịu va đập thủy lực bền bỉ.
• Trục động cơ bằng thép không gỉ AISI 304 kết hợp phớt cơ khí Carbon và Ceramic bảo vệ khoang rotor tuyệt đối khô ráo, giữ ổ bi quay êm ái qua nhiều năm vận hành.

Khả năng đẩy cao thực tế và thời gian bơm đầy bồn của DAB K 36/100 T

Máy bơm ly tâm trục ngang đầu gang DAB K 36/100 T cung cấp áp lực nước khỏe và lưu lượng khổng lồ cho các công trình có nguồn điện 3 pha:

• Dải cột áp làm việc đạt hiệu suất thủy lực tối ưu nhất của máy nằm ở khoảng từ 26 mét đến 32 mét, tương đương chiều cao bồn chứa của nhà 3 tầng đến 5 tầng lầu hoặc hệ thống tưới tiêu diện tích rộng.
• Tại độ cao 26.5 mét (tương đương nhà 3 tầng đến 4 tầng lầu): Lưu lượng nước đo được đạt mức tối đa 10.8 mét khối trên giờ (tương đương 180 lít trên phút). Bơm đầy bồn nước 1000 lít chỉ mất chưa đầy 6 phút; bơm đầy bồn 2000 lít mất khoảng 11 phút; bơm cụm bồn 5000 lít mất 28 phút.
• Tại độ cao 29.0 mét (tương đương nhà 4 tầng lầu): Lưu lượng nước duy trì ở mức 8.0 mét khối trên giờ (tương đương 133 lít trên phút). Bơm đầy bồn nước 1000 lít mất khoảng 7.5 phút; bơm bồn 2000 lít mất 15 phút.
• Tại độ cao 32.0 mét (tương đương nhà 5 tầng lầu): Lưu lượng nước đạt 4.5 mét khối trên giờ (tương đương 75 lít trên phút). Bơm đầy bồn 1000 lít mất khoảng 13 phút; bơm bồn 2000 lít mất khoảng 26 phút.
• Tại độ cao 34.8 mét: Cột áp đạt đỉnh, lưu lượng nước triệt tiêu về 0 lít trên phút. Không chọn mã này cho các công trình cao trên 5 tầng lầu vì máy sẽ bị đuối áp ở điểm đóng van.

Yêu cầu cỡ đường ống và điều kiện lưới điện 3 pha cho DAB K 36/100 T

Máy bơm ly tâm trục ngang đầu gang DAB K 36/100 T đòi hỏi hạ tầng kỹ thuật đồng bộ chuẩn công nghiệp:

• Nguồn điện cấp bắt buộc phải là điện 3 pha 380 V ổn định. Động cơ 3 pha không có rơ-le nhiệt tự ngắt bên trong, do đó bắt buộc phải trang bị tủ điện điều khiển có khởi động từ (Contactor), rơ-le nhiệt cài đặt mức 5.0 A đến 5.5 A và rơ-le bảo vệ chống mất pha; nếu điện nhà nước bị rớt 1 pha mà không có tủ ngắt thì máy sẽ bị ngậm điện cháy cuộn dây chỉ trong vài phút.
• Họng hút của máy có kích thước ren 1 1/2 inch (phi 49 mm). Đường ống hút bắt buộc phải đi ống nhựa PVC tối thiểu phi 49 mm hoặc phi 60 mm, tuyệt đối không bóp nhỏ ống hút xuống phi 34 mm hay phi 27 mm vì máy lưu lượng lớn 180 lít trên phút sẽ bị đói nước, gây xâm thực phá hủy cánh bơm.
• Họng xả của máy có kích thước ren 1 inch (phi 34 mm). Đường ống xả nên đi ống phi 34 mm hoặc phi 42 mm để lưu lượng nước thoát nhanh nhất, không bóp nhỏ ống xả xuống phi 21 mm vì sẽ tạo lực cản làm tăng tải cho động cơ.
• Chiều sâu hút tĩnh thực tế từ mặt nước bể chứa đến tim máy bơm đạt tối đa 6 mét đến 7 mét. Máy bắt buộc phải có lúp-bê một chiều cỡ lớn phi 49 mm kín khít 100% dưới đáy bể chứa để giữ nước mồi liên tục.

Trường hợp nên chọn DAB K 36/100 T và khi nào cần đổi sang model khác

Máy bơm ly tâm trục ngang đầu gang DAB K 36/100 T là giải pháp hoàn hảo cho các cơ sở có sẵn nguồn điện 3 pha công nghiệp:

• Nên chọn máy khi lắp đặt cho nhà xưởng, nhà máy, trang trại lớn đã có sẵn nguồn điện 3 pha 380 V cần bơm nước lưu lượng lớn đẩy lên bồn chứa nhà 3 đến 4 tầng lầu hoặc tưới tiêu liên tục nhiều giờ mỗi ngày.
• Nên chọn máy để đảm bảo độ bền motor tối đa, loại bỏ hoàn toàn các phiền toái về sụt áp hay hỏng tụ ngậm của dòng điện 1 pha.
• Cần đổi sang model 1 pha DAB K 36/100 M nếu công trình chỉ có nguồn điện sinh hoạt 220 V thông thường để tránh chi phí kéo đường điện 3 pha đắt đỏ.
• Cần đổi sang model nhỏ hơn DAB K 30/100 T (1.5 HP) nếu nhu cầu bồn chứa chỉ ở độ cao nhà 2 đến 3 tầng lầu để tiết kiệm chi phí đầu tư ban đầu.

Ứng dụng thực tế của DAB K 36/100 T

Máy bơm ly tâm trục ngang đầu gang DAB K 36/100 T phục vụ đắc lực các ứng dụng công nghiệp và nông nghiệp quy mô lớn:

• Bơm tuần hoàn nước làm mát cho các hệ thống máy đùn nhựa, máy luyện kim, tháp giải nhiệt tuần hoàn công nghiệp nhà máy.
• Cấp nước lưu lượng lớn cho hệ thống tưới tự động béc phun mưa diện tích hàng hecta cho các trang trại sầu riêng, cao su, cây ăn trái có sẵn điện 3 pha.
• Hút nước từ bể ngầm bơm đầy các cụm bồn nước sinh hoạt trên mái tòa nhà văn phòng, khu nhà xưởng 3 đến 4 tầng lầu trong thời gian siêu nhanh.
• Trung chuyển nước sạch từ trạm lắng sang hệ thống xử lý nước sản xuất thực phẩm, nước rửa nguyên liệu công nghiệp.

Các lưu ý khi sử dụng DAB K 36/100 T

Máy bơm ly tâm trục ngang đầu gang DAB K 36/100 T cần tuân thủ đúng quy trình đấu nối và vận hành cơ điện:

• Kiểm tra chiều quay của cánh quạt động cơ khi đấu nối điện 3 pha lần đầu tiên; nếu động cơ quay ngược chiều thì lưu lượng nước sẽ bị tụt giảm nghiêm trọng và phải đảo vị trí 2 trong 3 dây pha nguồn để đảo lại chiều quay chuẩn xác.
• Mồi nước đầy toàn bộ buồng bơm và đường ống hút qua nút mồi ren trước khi đóng điện chạy máy, tuyệt đối không để máy chạy khô không có nước quá 1 phút vì phớt cơ khí sẽ bị cháy hỏng do quá nhiệt ma sát.
• Lắp đặt lúp-bê chân ống hút loại tốt bằng đồng hoặc inox cỡ phi 49 mm kín khít 100% để duy trì cột nước mồi liên tục trong đường ống.
• Bắt buộc đấu nối tiếp địa vỏ máy bơm và lắp đặt tủ điện có rơ-le chống mất pha, rơ-le nhiệt cài đặt dòng cắt ở mức 5.0 A đến 5.5 A để bảo vệ motor khi xảy ra sự cố điện lưới.
