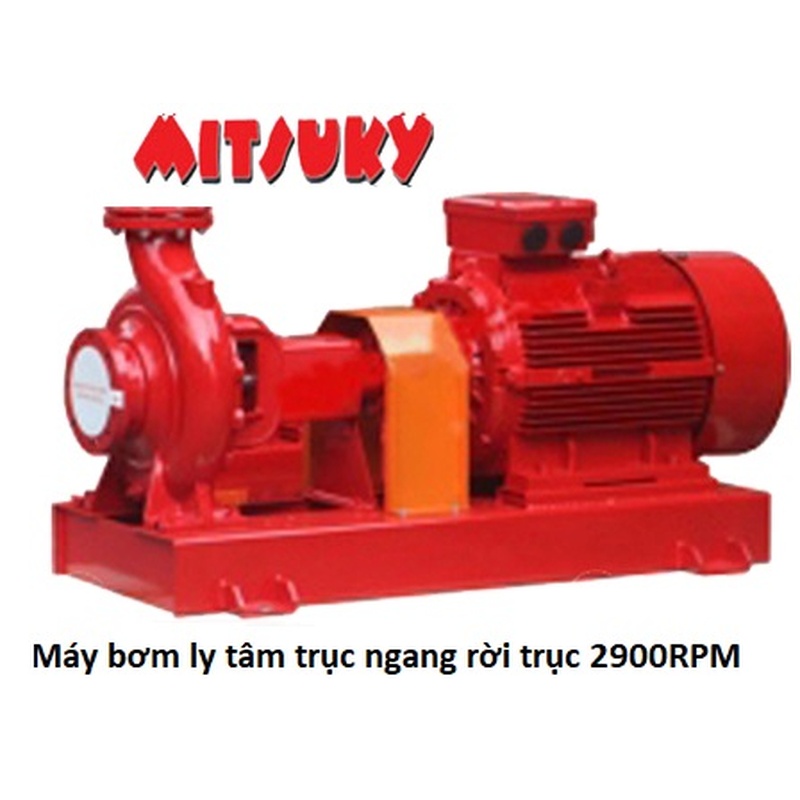

Máy bơm ly tâm trục ngang Mitsuky 100x65 2KA575

Tính năng nổi bật của 100×65 2KA575

Máy bơm ly tâm trục ngang rời trục 100×65 2KA575 được tăng cường sức mạnh với cụm động cơ 75kW cho phép tạo ra áp suất dòng nước lên tới 15 bar, đáp ứng các tiêu chuẩn khắt khe nhất của hệ thống cứu hỏa cao tầng.

Vỏ buồng bơm của máy bơm ly tâm trục ngang rời trục 100×65 2KA575 sử dụng vật liệu gang xám cấp cao gia cường độ dày thành vỏ, chống nứt vỡ dưới tác động của áp lực nước nén cực đại khi đóng ngắt hệ thống.

Trục bơm của máy bơm ly tâm trục ngang rời trục 100×65 2KA575 làm bằng thép hợp kim không gỉ cường độ cao, được nhiệt luyện tăng cứng bề mặt để chống cong vênh khi truyền mô-men xoắn từ động cơ 100HP ở vận tốc 2900 vòng/phút.

Cụm ổ đỡ vòng bi của máy bơm ly tâm trục ngang rời trục 100×65 2KA575 trang bị bạc đạn chịu lực tải nặng bôi trơn bằng dầu hoặc mỡ chuyên dụng, tích hợp cánh tản nhiệt khoang bi giúp máy duy trì độ ổn định khi hoạt động liên tục nhiều giờ liền.

Khả năng tháo lắp linh hoạt của máy bơm ly tâm trục ngang rời trục 100×65 2KA575 giúp người sử dụng dễ dàng kiểm tra mòn cánh quạt hoặc thay mới phớt chặn mà không làm xáo trộn kết cấu bệ móng và ống ngầm.

Ứng dụng thực tế của 100×65 2KA575

Máy bơm ly tâm trục ngang rời trục 100×65 2KA575 giải quyết các bài toán thủy lực khắc nghiệt nơi các dòng bơm liền trục thông thường không thể đẩy tới.

• Hệ thống phòng cháy chữa cháy tòa nhà chọc trời: Thiết bị cung cấp nguồn nước dập lửa cho các tổ hợp cao ốc, tháp văn phòng, khách sạn 5 sao có chiều cao từ 25 đến 35 tầng, duy trì áp lực phun mạnh tại các tầng áp mái.
• Trạm cấp nước đồi dốc và vùng cao: Thiết bị bơm nước sạch từ hồ đập chân núi lên các bể chứa trung tâm nằm trên đỉnh đồi có chênh lệch địa hình thẳng đứng từ 80 đến 120 mét.
• Cấp nước lò hơi công nghiệp và tháp giải nhiệt áp cao: Thiết bị cung cấp lưu lượng nước lớn vào các bình chứa áp suất cao của nhà máy sản xuất giấy, dệt may, khu công nghiệp chế xuất.
• Bơm tăng áp đường ống cứu hỏa khu công nghiệp: Thiết bị duy trì mạng lưới cấp nước chữa cháy bao quanh các nhà máy kho bãi diện tích rộng hàng chục hecta với áp suất đường ống luôn giữ trên 10 bar.

Khả năng đẩy cao thực tế và lưu lượng nước theo số tầng của 100×65 2KA575

Máy bơm ly tâm trục ngang rời trục 100×65 2KA575 có cột áp đẩy tối đa theo kiểm định lên đến 150 mét, tương đương áp lực 15 kg/cm2, nhưng nếu sử dụng ở đỉnh 150 mét thì lưu lượng chỉ còn 108 m3/h.

Vùng làm việc khuyến nghị để máy bơm ly tâm trục ngang rời trục 100×65 2KA575 vận hành bền bỉ và không gây rung giật đường ống nằm ở cột áp từ 110 mét đến 140 mét, tương ứng độ cao địa hình từ 75 mét đến 105 mét (nhà từ 22 đến 32 tầng):

• Cột áp 145 mét đến 150 mét (tương đương tầng 32 đến tầng 35): Lưu lượng đạt 108 m3/h đến 120 m3/h (khoảng 1800 đến 2000 lít/phút), thích hợp cho việc chữa cháy khẩn cấp trên các tầng cao nhất.
• Cột áp 125 mét đến 135 mét (tương đương tầng 26 đến tầng 30): Lưu lượng đạt 140 m3/h đến 160 m3/h (khoảng 2330 đến 2660 lít/phút), đây là dải cột áp máy đạt tỷ lệ chuyển đổi năng lượng tối ưu nhất.
• Cột áp 110 mét đến 120 mét (tương đương tầng 22 đến tầng 25): Lưu lượng đạt 165 m3/h đến 175 m3/h (khoảng 2750 đến 2910 lít/phút), áp lực nước rất dồi dào.
• Cột áp 100 mét (tương đương tầng 18 đến tầng 20): Lưu lượng đạt mức tối đa 190 m3/h (3166 lít/phút), nước chảy cực mạnh, cần kiểm tra van xả để tránh quá tải động cơ.

Khách hàng không nên chọn máy bơm ly tâm trục ngang rời trục 100×65 2KA575 cho công trình có chiều cao dưới 60 mét, vì áp lực nén 75kW quá thừa thãi sẽ gây tiếng rít áp cao trong đường ống và làm hao tốn chi phí điện năng không cần thiết.

Thời gian bơm đầy bồn chứa và đường kính ống dẫn phù hợp cho 100×65 2KA575

Máy bơm ly tâm trục ngang rời trục 100×65 2KA575 có khả năng xả nước với tốc độ trung bình 2.5 mét khối mỗi phút, giúp rút ngắn thời gian tích trữ nước cho các bể chứa khẩn cấp.

Tại độ cao làm việc thực tế 130 mét (nhà 28 tầng) với lưu lượng trung bình 150 m3/h, thời gian bơm đầy bồn của máy bơm ly tâm trục ngang rời trục 100×65 2KA575 diễn ra như sau:

• Bồn nước mái 15 m3 (15 khối): Thời gian bơm đầy chỉ mất 6 phút.
• Bồn nước kỹ thuật 30 m3 (30 khối): Thời gian bơm đầy mất 12 phút.
• Bể chứa nước sinh hoạt 60 m3 (60 khối): Thời gian bơm đầy mất khoảng 24 phút.
• Bể ngầm PCCC 100 m3 (100 khối): Thời gian bơm đầy mất khoảng 40 phút.

Đường kính ống dẫn cho máy bơm ly tâm trục ngang rời trục 100×65 2KA575 đòi hỏi tiêu chuẩn chịu áp lực cao: Ống hút bắt buộc dùng ống thép đúc hoặc ống HDPE chịu áp có đường kính từ phi 114 mm đến phi 141 mm. Tuyến ống xả bắt buộc dùng ống thép chịu lực tối thiểu cấp SCH40 với đường kính phi 76 mm hoặc phi 90 mm, tuyệt đối không dùng ống nhựa mỏng vì áp lực nước 15 bar của máy sẽ làm bục vỡ đường ống ngay lập tức.

Kiểm tra vị trí lắp đặt và điều kiện nguồn nước trước khi chọn mua 100×65 2KA575

Máy bơm ly tâm trục ngang rời trục 100×65 2KA575 đòi hỏi sự đồng bộ giữa hệ thống móng trạm bơm và khả năng cấp nguồn từ tủ điện điều khiển.

Về vị trí lắp đặt, máy bơm ly tâm trục ngang rời trục 100×65 2KA575 chỉ hút được mực nước bể âm sâu tối đa 4 mét đến 4.5 mét, ưu tiên tốt nhất là đặt máy thấp hơn mực nước bể (hút dương) để dòng nước tự chảy vào buồng bơm, triệt tiêu nguy cơ hụt nước gây cháy cánh quạt khi vận hành khẩn cấp.

Về điều kiện nước, máy bơm ly tâm trục ngang rời trục 100×65 2KA575 chỉ vận hành an toàn với nước sạch không chứa hóa chất ăn mòn kim loại, nhiệt độ nước không vượt quá 60 độ C để bảo vệ gioăng phớt.

Về công suất điện, máy bơm ly tâm trục ngang rời trục 100×65 2KA575 tiêu thụ dòng điện định mức lên đến 142A, do đó tủ điện bắt buộc phải có máy cắt không khí ACB hoặc rơ-le nhiệt điện tử, nguồn cấp phải dùng biến áp riêng hoặc đường dây cao thế nội bộ, không dùng chung với các dây tải sinh hoạt để tránh hiện tượng sụt điện áp làm ngắt máy.

Các lưu ý khi sử dụng 100×65 2KA575

Máy bơm ly tâm trục ngang rời trục 100×65 2KA575 yêu cầu các kỹ sư vận hành tuân thủ quy trình kiểm soát áp lực nghiêm ngặt trong suốt vòng đời thiết bị.

• Gia cố bệ bê tông giảm chấn: Bệ móng bê tông đặt máy phải có khối lượng tối thiểu gấp 1.5 lần tổng khối lượng cụm máy bơm và động cơ, bắt chặt bu-lông móng để chống rung giật gây nứt gãy ống xả.
• Kiểm tra dầu bôi trơn khoang bi: Định kỳ kiểm tra mắt thăm dầu trên gối đỡ trục, bổ sung dầu bôi trơn chuyên dụng đạt mức chỉ định, tránh để cạn dầu gây bó kẹt trục khi động cơ 75kW đang quay tốc độ cao.
• Lắp đặt cụm van giảm áp và van một chiều: Tuyến ống xả phải lắp van một chiều lá lật bằng thép đúc kèm theo van chống va thủy lực, ngăn chặn hiện tượng áp suất đỉnh dội về phá vỡ mặt bích buồng bơm khi cắt điện đột ngột.
• Điều tiết van xả khi chạy thử nghiệm: Khi khởi động máy ở các tầng thấp hoặc khi đường ống xả chưa đầy nước, bắt buộc phải khép bớt van cổng đầu xả để duy trì áp suất ngược nhân tạo, tránh để dòng điện vượt quá 142A làm nhảy rơ-le nhiệt.
