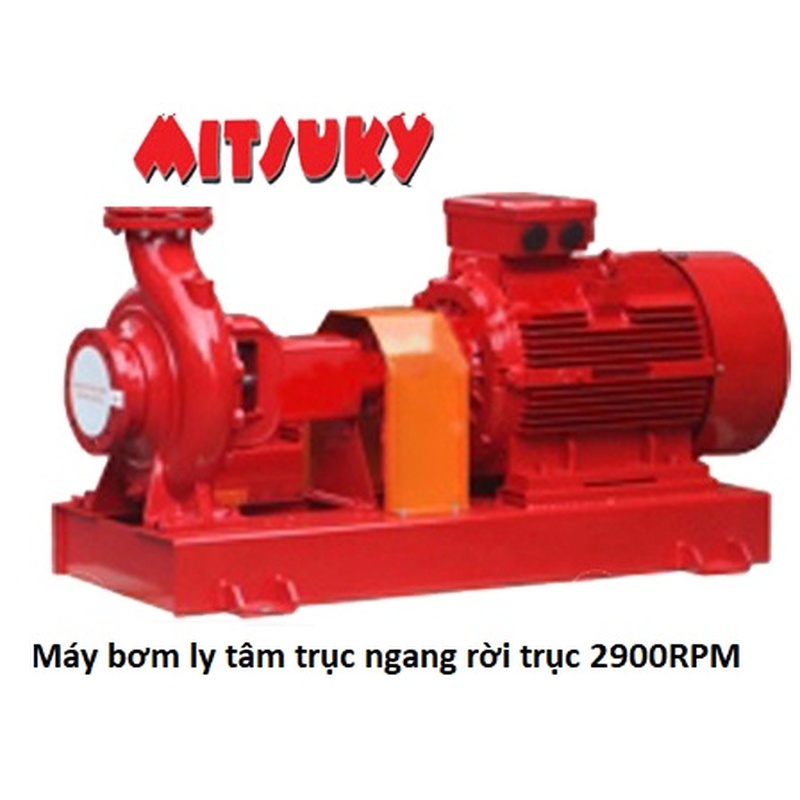

Máy bơm ly tâm trục ngang Mitsuky 125x100 2KA545

Tính năng nổi bật của 125×100 2KA545

Máy bơm ly tâm trục ngang rời trục 125×100 2KA545 được thiết kế chuyên biệt cho các trạm bơm đòi hỏi khối lượng nước xả khổng lồ lên đến gần 6 khối mỗi phút ở dải áp suất từ 4 đến 7 bar.

Buồng xoắn ốc của máy bơm ly tâm trục ngang rời trục 125×100 2KA545 được đúc bằng gang xám nguyên khối dày dặn, các gân tản lực dọc thân giúp chống nứt vỡ dưới tác động của dòng xoáy thủy lực lưu lượng lớn.

Cánh bơm bên trong máy bơm ly tâm trục ngang rời trục 125×100 2KA545 có bề rộng rãnh cánh lớn được cân bằng động chính xác, đảm bảo hấp thụ lưu lượng nước nạp liên tục mà không gây hiện tượng rung giật ở tốc độ 2900 vòng/phút.

Bộ khớp nối trục đàn hồi của máy bơm ly tâm trục ngang rời trục 125×100 2KA545 sử dụng các đệm cao su chịu lực nén cao, giúp truyền mô-men xoắn 45kW êm ái và ngăn ngừa sự truyền rung chấn từ đầu bơm sang động cơ điện.

Cấu trúc tháo lắp dạng kéo lùi của máy bơm ly tâm trục ngang rời trục 125×100 2KA545 tạo điều kiện thuận lợi cho công tác kiểm tra bạc đạn và thay phớt cơ khí mà không phải ngắt mối hàn hoặc tháo rời hệ thống đường ống công trình.

Ứng dụng thực tế của 125×100 2KA545

Máy bơm ly tâm trục ngang rời trục 125×100 2KA545 đáp ứng hoàn hảo cho các hạ tầng kỹ thuật cần vận chuyển khối lượng nước cực lớn trong thời gian ngắn.

• Hệ thống phòng cháy chữa cháy khu công nghiệp: Thiết bị làm máy bơm chữa cháy chính cho các cụm nhà máy, kho bãi logistics diện tích từ 10.000 đến 25.000 m2, cấp nước đồng thời cho hệ thống màng ngăn Drencher và hàng chục họng cứu hỏa vách tường.
• Trạm cấp nước làm mát tháp Cooling Tower đại công trình: Thiết bị tuần hoàn nước giải nhiệt lưu lượng lớn cho các nhà máy cán thép, xi măng, dệt nhuộm với nhu cầu lưu lượng từ 200 đến 300 m3/h.
• Trạm bơm cấp nước thô nhà máy nước: Thiết bị hút nước từ sông hồ đưa vào các bể lắng lọc của nhà máy xử lý nước sạch đô thị.
• Trạm tiêu thoát nước và thủy lợi đồng bằng: Thiết bị vận hành chống ngập úng cục bộ cho các vùng trũng thấp hoặc bơm tiếp nước vào kênh mương tưới tiêu quy mô hàng chục hecta.

Khả năng đẩy cao thực tế và lưu lượng nước theo số tầng của 125×100 2KA545

Máy bơm ly tâm trục ngang rời trục 125×100 2KA545 có cột áp tối đa trên nhãn là 70 mét, nhưng tại mốc 70 mét lưu lượng nước xả ra chỉ đạt 180 m3/h và động cơ sẽ chạy sát ngưỡng tải thiết kế.

Vùng làm việc đạt hiệu quả cao nhất của máy bơm ly tâm trục ngang rời trục 125×100 2KA545 nằm ở cột áp từ 48 mét đến 62 mét, tương ứng với chiều cao công trình từ 30 mét đến 42 mét (nhà từ 8 đến 12 tầng):

• Cột áp 65 mét đến 70 mét (tương đương tầng 13 đến tầng 15): Lưu lượng đạt 180 m3/h đến 210 m3/h (khoảng 3000 đến 3500 lít/phút), thích hợp khi đẩy nước xa kết hợp lên cao.
• Cột áp 52 mét đến 60 mét (tương đương tầng 10 đến tầng 12): Lưu lượng đạt 250 m3/h đến 285 m3/h (khoảng 4160 đến 4750 lít/phút), đây là điểm làm việc đạt hiệu suất thủy lực tối ưu của động cơ 45kW.
• Cột áp 40 mét đến 45 mét (tương đương tầng 7 đến tầng 9): Lưu lượng đạt từ 310 m3/h đến 340 m3/h (khoảng 5160 đến 5666 lít/phút), dòng nước xả rất mạnh qua họng 114mm.
• Cột áp dưới 40 mét: Lưu lượng nước vượt quá 340 m3/h sẽ kéo dòng điện tăng cao vượt 88A gây quá tải nhiệt, người vận hành bắt buộc phải khép bớt van xả để duy trì dòng điện an toàn.

Khách hàng không nên mua máy bơm ly tâm trục ngang rời trục 125×100 2KA545 cho các công trình cao trên 50 mét (trên 14 tầng), vì áp lực còn lại sau khi trừ tổn thất ma sát ống sẽ không đủ khỏe để phun xa.

Thời gian bơm đầy bồn chứa và đường kính ống dẫn phù hợp cho 125×100 2KA545

Máy bơm ly tâm trục ngang rời trục 125×100 2KA545 cung cấp lưu lượng nước trung bình lên tới 4.5 mét khối mỗi phút, giúp làm đầy các bể chứa dung tích lớn trong thời gian cực ngắn.

Tại độ cao làm việc tiêu chuẩn 55 mét (nhà 11 tầng) với lưu lượng đạt khoảng 260 m3/h, thời gian bơm đầy bồn của máy bơm ly tâm trục ngang rời trục 125×100 2KA545 diễn ra như sau:

• Bồn chứa mái 20 m3 (20 khối): Thời gian bơm đầy chỉ mất 4.6 phút.
• Bể chứa nước sinh hoạt 50 m3 (50 khối): Thời gian bơm đầy mất 11.5 phút.
• Bể dự trữ nước chữa cháy 100 m3 (100 khối): Thời gian bơm đầy mất khoảng 23 phút.
• Bể chứa ngầm phân khu 200 m3 (200 khối): Thời gian bơm đầy mất khoảng 46 phút.

Đường kính ống dẫn cho máy bơm ly tâm trục ngang rời trục 125×100 2KA545 đòi hỏi kích thước lớn để tương thích lưu lượng nước khủng: Tuyến ống hút bắt buộc sử dụng ống thép hoặc ống HDPE có đường kính từ phi 141 mm đến phi 168 mm, không bóp nhỏ ống hút dưới phi 141 mm vì dòng nước không nạp kịp sẽ gây xâm thực phá hủy cánh bơm. Tuyến ống xả bắt buộc dùng ống phi 114 mm, nếu dẫn nước đi xa trên 80 mét thì phải mở rộng lên ống phi 141 mm hoặc phi 168 mm để triệt tiêu lực cản ma sát lòng ống.

Kiểm tra vị trí lắp đặt và điều kiện nguồn nước trước khi chọn mua 125×100 2KA545

Máy bơm ly tâm trục ngang rời trục 125×100 2KA545 yêu cầu khảo sát kỹ lưỡng cấu trúc hố hút và trạm biến áp trước khi ký hợp đồng giao hàng.

Về độ sâu hút, máy bơm ly tâm trục ngang rời trục 125×100 2KA545 là dòng ly tâm thông thường không tự mồi chân không, chỉ hút được mực nước sâu tối đa 4.5 mét tính từ mặt nước lên tâm trục máy. Đặt máy quá xa bờ hồ hoặc bể ngầm quá sâu trên 5.5 mét sẽ làm máy bị hụt áp và phát sinh tiếng gầm rung phá hoại buồng xoắn.

Về chất lượng nguồn nước, máy bơm ly tâm trục ngang rời trục 125×100 2KA545 được chế tạo cho nước sạch hoặc nước tuần hoàn có hàm lượng hạt rắn dưới 0.1%; nếu dùng hút nước sông rạch, bắt buộc phải lắp rọ lọc rác chuyên dụng để chặn bao bì nilông và rác xơ quấn kẹt cánh bơm.

Về nguồn điện, máy bơm ly tâm trục ngang rời trục 125×100 2KA545 sử dụng điện 3 pha 380V dòng định mức 88A, tủ điện bắt buộc phải có hệ thống khởi động Sao – Tam giác hoặc khởi động mềm, dây cáp nguồn có tiết diện ruột đồng tối thiểu 35 mm2 để tránh hiện tượng sụt áp làm nhảy máy cắt khi khởi động.

Các lưu ý khi sử dụng 125×100 2KA545

Máy bơm ly tâm trục ngang rời trục 125×100 2KA545 cần được người sử dụng thực hiện đầy đủ quy trình an toàn cơ khí trong suốt quá trình vận hành trạm bơm.

• Châm mồi nước và xả khí buồng bơm: Trước khi khởi động, phải đảm bảo nước đã điền đầy 100% khoang hút và thân máy, mở van xả khí trên đỉnh đầu bơm để đẩy hết bọt khí đọng ra ngoài.
• Cân đồng trục trên bệ móng: Sau khi lắp đặt vào bệ bê tông, kỹ thuật viên phải dùng đồng hồ so kiểm tra lại độ đồng tâm của khớp nối mềm giữa động cơ và đầu bơm, tránh hiện tượng lệch tâm gây gãy trục và phá vỡ bạc đạn.
• Trang bị van một chiều chống va: Đường ống xả phi 114 mm bắt buộc phải lắp van một chiều lá lật chịu áp lực để triệt tiêu búa nước dội ngược khi ngắt điện, ngăn ngừa sự cố nứt vỡ mặt bích buồng bơm.
• Theo dõi ampe tải định mức: Người vận hành phải quan sát đồng hồ đo dòng khi mở van xả nước, luôn duy trì dòng điện chạy ổn định trong phạm vi từ 75A đến 85A để cuộn dây stator không bị quá nhiệt.
