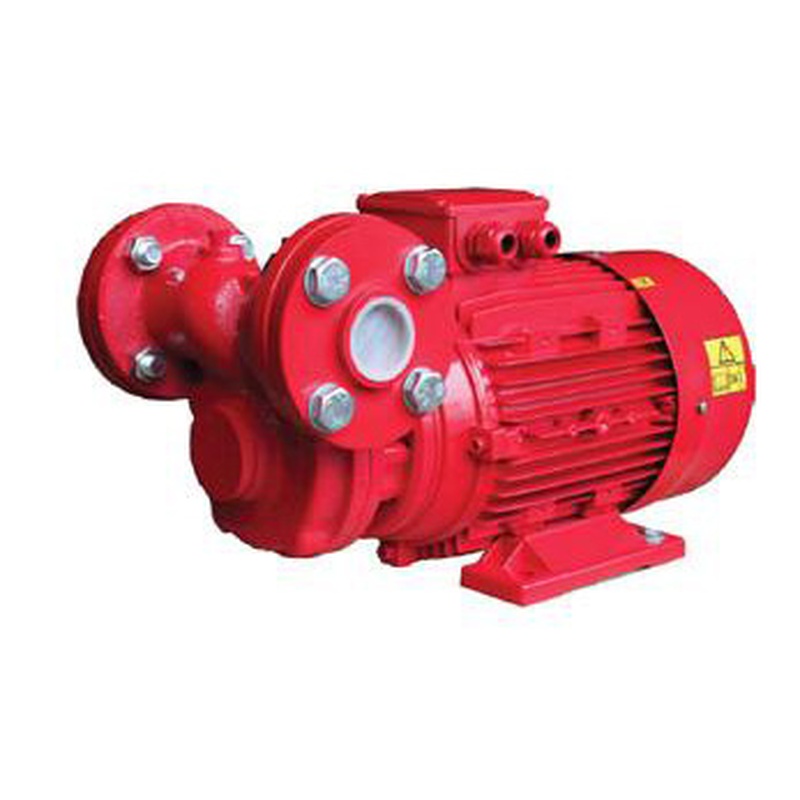

Máy bơm ly tâm trục ngang Mitsuky CN50-250/18.5

Tính năng nổi bật của CN50-250/18.5

Máy bơm ly tâm trục ngang CN50-250/18.5 được trang bị động cơ 18.5kW kết hợp cánh bơm 250mm giúp tạo ra cột áp đẩy cao gần 8 bar mà vẫn duy trì lưu lượng xả đạt đỉnh tới 84 khối mỗi giờ.

Buồng xoắn của máy bơm ly tâm trục ngang CN50-250/18.5 đúc bằng gang nguyên khối dày dặn, chịu được áp lực nén thủy tĩnh cao và chống chịu ma sát mài mòn từ cặn nước trong suốt thời gian dài vận hành.

Cánh bơm bên trong máy bơm ly tâm trục ngang CN50-250/18.5 làm bằng hợp kim đồng hoặc inox chống ăn mòn, biên dạng cánh được cân bằng động điện tử giúp giảm thiểu rung lắc và triệt tiêu tiếng ồn cơ khí ở tốc độ 2900 vòng/phút.

Hệ thống phớt cơ khí của máy bơm ly tâm trục ngang CN50-250/18.5 sử dụng mặt chà ceramic và carbon chất lượng cao, chịu được nhiệt độ chất lỏng lên đến 60 độ C, ngăn chặn triệt để tình trạng rò rỉ nước vào khoang động cơ.

Thiết kế liền trục monobloc của máy bơm ly tâm trục ngang CN50-250/18.5 giúp loại bỏ hoàn toàn khớp nối ngoài, cố định tâm quay trục bơm, giúp máy có kích thước gọn gàng và tiết kiệm không gian lắp đặt.

Ứng dụng thực tế của CN50-250/18.5

Máy bơm ly tâm trục ngang CN50-250/18.5 là giải pháp tối ưu cho các công trình đòi hỏi áp lực nước siêu mạnh ở chiều cao từ 15 đến 20 tầng.

• Cấp nước trung chuyển cho tòa nhà: Thiết bị vận chuyển nước sạch từ bể ngầm lên bồn chứa đặt trên mái của các khu chung cư, khách sạn, bệnh viện có chiều cao từ 15 đến 20 tầng.
• Hệ thống phòng cháy chữa cháy: Thiết bị đáp ứng tiêu chuẩn bơm chữa cháy chính hoặc bơm duy trì áp lực đường ống cho các nhà xưởng, cao ốc với cột áp trên 7 bar.
• Hệ thống làm mát công nghiệp Cooling Tower áp cao: Thiết bị duy trì dòng tuần hoàn liên tục với lưu lượng từ 50 đến 70 m3/h để giải nhiệt cho các dây chuyền sản xuất phức tạp.
• Trạm cấp nước tưới tiêu vùng đồi núi: Thiết bị đẩy nước lên các sườn đồi, trang trại trồng trọt có chênh lệch cao độ địa hình lớn từ 50 đến 65 mét so với nguồn nước cấp.

Khả năng đẩy cao thực tế và lưu lượng nước theo số tầng của CN50-250/18.5

Máy bơm ly tâm trục ngang CN50-250/18.5 có cột áp tối đa trên nhãn là 78 mét, nhưng tại ngưỡng 78 mét này lưu lượng nước xả ra chỉ đạt khoảng 30 m3/h.

Khoảng làm việc an toàn và đạt hiệu suất cao nhất của máy bơm ly tâm trục ngang CN50-250/18.5 nằm ở dải cột áp từ 65 mét đến 75 mét, tương ứng chiều cao thực tế của công trình từ 45 mét đến 58 mét (nhà từ 14 đến 18 tầng):

• Cột áp 74 mét đến 78 mét (tương đương tầng 18 đến tầng 20): Lưu lượng xả đạt 30 m3/h đến 48 m3/h (khoảng 500 đến 800 lít/phút), áp lực nén rất cao nhưng lưu lượng bị hạn chế.
• Cột áp 65 mét đến 72 mét (tương đương tầng 14 đến tầng 17): Lưu lượng đạt 54 m3/h đến 72 m3/h (khoảng 900 đến 1200 lít/phút), đây là điểm làm việc đạt hiệu suất tối ưu của động cơ 18.5kW.
• Cột áp 58 mét đến 64 mét (tương đương tầng 12 đến tầng 14): Lưu lượng đạt 75 m3/h đến 84 m3/h (khoảng 1250 đến 1400 lít/phút), nước chảy cực mạnh qua họng xả 50mm.
• Cột áp dưới 58 mét: Lưu lượng nước vượt 84 m3/h sẽ kéo dòng điện vượt quá 41.5A gây quá nhiệt động cơ, người vận hành bắt buộc phải siết van xả để đưa dòng điện về mức an toàn.

Khách hàng cần tránh chọn máy bơm ly tâm trục ngang CN50-250/18.5 nếu công trình cao trên 65 mét (trên 20 tầng), vì sau khi tính tổn thất ma sát thành ống, áp lực nước đầu ra sẽ bị suy giảm, không đáp ứng kịp thời nhu cầu sử dụng.

Thời gian bơm đầy bồn chứa và đường kính ống dẫn phù hợp cho CN50-250/18.5

Máy bơm ly tâm trục ngang CN50-250/18.5 cung cấp lưu lượng nước trung bình khoảng 1000 lít mỗi phút ở độ cao làm việc thông thường, giúp làm đầy nhanh chóng các bồn chứa dung tích lớn.

Tại độ cao làm việc tiêu chuẩn 68 mét (nhà 17 tầng) với lưu lượng đạt khoảng 60 m3/h, thời gian bơm đầy bồn của máy bơm ly tâm trục ngang CN50-250/18.5 diễn ra như sau:

• Bồn chứa nước inox 5 m3 (5 khối): Thời gian bơm đầy chỉ mất 5 phút.
• Bồn chứa nước sinh hoạt 20 m3 (20 khối): Thời gian bơm đầy mất 20 phút.
• Cụm bồn nối thông 50 m3 (50 khối): Thời gian bơm đầy mất khoảng 50 phút.
• Bể chứa nước mái 100 m3 (100 khối): Thời gian bơm đầy mất khoảng 100 phút.

Đường kính ống dẫn cho máy bơm ly tâm trục ngang CN50-250/18.5 bắt buộc phải tuân thủ chuẩn kích thước họng máy: Tuyến ống hút bắt buộc sử dụng ống phi 76 mm (DN65) để dòng nước vào đầy đủ, không gây hụt áp. Tuyến ống xả bắt buộc dùng ống phi 60 mm (DN50), nếu khoảng cách dẫn nước đi xa trên 80 mét thì phải mở rộng lên ống phi 76 mm nhằm triệt tiêu lực cản ma sát, giúp nước lên tầng cao nhanh hơn.

Kiểm tra vị trí lắp đặt và điều kiện nguồn nước trước khi chọn mua CN50-250/18.5

Máy bơm ly tâm trục ngang CN50-250/18.5 đòi hỏi khảo sát kỹ càng vị trí hố hút và nguồn điện trước khi đặt mua.

Về độ sâu hút, máy bơm ly tâm trục ngang CN50-250/18.5 không có khả năng tự mồi chân không, chỉ hút hiệu quả ở độ sâu nước tĩnh tối đa 5 mét tính từ mặt nước lên tâm trục máy. Đặt máy quá xa bờ hồ hoặc bể ngầm quá sâu trên 6 mét sẽ làm giảm mạnh cột áp đẩy của máy bơm.

Về chất lượng nguồn nước, máy bơm ly tâm trục ngang CN50-250/18.5 chỉ phù hợp với nước sạch không chứa bùn sét quánh hoặc sỏi cát lớn; nước có cặn bẩn bắt buộc phải có lưới lọc chắn rác ở cửa rọ hút.

Về hạ tầng lưới điện, máy bơm ly tâm trục ngang CN50-250/18.5 sử dụng nguồn điện 3 pha 380V với dòng định mức 41.5A, gia đình chỉ có điện 1 pha 220V không thể sử dụng mã này; tủ điện bắt buộc trang bị khởi động Sao – Tam giác và rơ-le nhiệt bảo vệ mất pha.

Các lưu ý khi sử dụng CN50-250/18.5

Máy bơm ly tâm trục ngang CN50-250/18.5 cần được người vận hành tuân thủ quy trình kiểm tra an toàn cơ điện thường xuyên.

• Châm nước mồi đầy buồng bơm: Tuyệt đối không khởi động máy khi buồng bơm chưa đầy nước, kiểm tra luppe đáy bể đảm bảo kín khít không bị tụt nước làm hỏng cụm phớt cơ khí.
• Lắp van một chiều đầu xả: Gắn van một chiều ngay họng xả phi 60 mm để ngăn hiện tượng búa nước dội ngược khi ngắt điện, bảo vệ vỏ buồng bơm không bị nứt vỡ.
• Kiểm soát dòng điện làm việc: Sử dụng ampe kìm đo dòng điện thực tế khi máy đang chạy, điều chỉnh van tiết lưu đầu xả sao cho dòng điện luôn nằm trong khoảng an toàn từ 35A đến 39A.
• Cài đặt phao điện điều khiển tự động: Hệ thống bắt buộc phải lắp cụm phao đôi gồm phao chống cạn ở bể ngầm và phao chống tràn ở bồn trên mái để ngăn máy chạy khô khi bể cạn nước.
