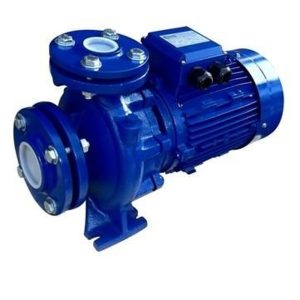

Máy bơm ly tâm trục ngang Mitsuky CN65-200/18.5

Tính năng nổi bật của CN65-200/18.5

Máy bơm ly tâm trục ngang CN65-200/18.5 được nâng cấp động cơ lên 18.5kW giúp máy duy trì cột áp nước xấp xỉ 5 bar đi kèm lưu lượng xả lớn đạt đỉnh tới 132 khối mỗi giờ.

Thân vỏ của máy bơm ly tâm trục ngang CN65-200/18.5 đúc bằng gang xám nguyên khối dày dặn, các gân tản nhiệt bố trí dọc thân giúp phân tán nhiệt nhanh khi máy chạy liên tục nhiều giờ.

Cánh bơm bên trong máy bơm ly tâm trục ngang CN65-200/18.5 làm bằng hợp kim đồng hoặc inox chống ăn mòn, được gia công cân bằng tâm chính xác giúp triệt tiêu rung ồn cơ học ở tốc độ quay 2900 vòng/phút.

Cụm phớt cơ khí của máy bơm ly tâm trục ngang CN65-200/18.5 sử dụng mặt chà ceramic và graphite chịu nhiệt độ chất lỏng lên đến 60 độ C, ngăn chặn hoàn toàn nước xâm nhập vào cuộn dây stator.

Kiểu dáng monobloc liền khối của máy bơm ly tâm trục ngang CN65-200/18.5 giúp máy có kích thước gọn gàng, loại bỏ khớp nối ngoài, không cần căn chỉnh trục và dễ dàng lắp đặt trong các phòng kỹ thuật có diện tích nhỏ hẹp.

Ứng dụng thực tế của CN65-200/18.5

Máy bơm ly tâm trục ngang CN65-200/18.5 phù hợp lý tưởng cho các nhu cầu cấp nước lưu lượng lớn ở độ cao từ 9 đến 12 tầng.

• Cấp nước sinh hoạt cho tòa nhà cao tầng: Thiết bị trung chuyển nước sạch từ bể ngầm lên bồn chứa trên mái cho các khách sạn, chung cư, trường học cao từ 9 đến 12 tầng.
• Hệ thống phòng cháy chữa cháy: Thiết bị đáp ứng tiêu chuẩn bơm chữa cháy chính hoặc bơm duy trì áp lực vách tường cho các nhà xưởng, kho bãi với lưu lượng trên 80 m3/h.
• Hệ thống tuần hoàn làm mát Chiller: Thiết bị duy trì dòng nước giải nhiệt liên tục với lưu lượng từ 70 đến 110 m3/h cho các tháp làm mát Cooling Tower xưởng công nghiệp.
• Trạm cấp nước tưới tiêu quy mô lớn: Thiết bị cấp nước cho mạng lưới béc tưới phun xoay tự động cho các nông trường canh tác từ 4 đến 6 hecta có độ chênh cao địa hình vừa phải.

Khả năng đẩy cao thực tế và lưu lượng nước theo số tầng của CN65-200/18.5

Máy bơm ly tâm trục ngang CN65-200/18.5 có cột áp tối đa ghi trên nhãn là 49.5 mét, nhưng tại ngưỡng 49.5 mét này lưu lượng nước xả ra chỉ đạt khoảng 54 m3/h.

Người mua máy bơm ly tâm trục ngang CN65-200/18.5 nên áp dụng quy tắc vận hành an toàn: Chọn điểm làm việc ở cột áp từ 42 mét đến 48 mét, tương ứng với chiều cao thực tế của công trình từ 28 mét đến 36 mét (nhà từ 9 đến 12 tầng):

• Cột áp 47 mét đến 49.5 mét (tương đương tầng 11 đến tầng 13): Lưu lượng chỉ đạt 54 m3/h đến 84 m3/h (khoảng 900 đến 1400 lít/phút), áp lực nén cao nhưng lưu lượng bắt đầu giảm.
• Cột áp 43.5 mét đến 47 mét (tương đương tầng 9 đến tầng 11): Lưu lượng đạt 96 m3/h đến 115 m3/h (khoảng 1600 đến 1916 lít/phút), đây là vùng làm việc đạt hiệu suất thủy lực tối ưu của động cơ 18.5kW.
• Cột áp 38 mét đến 42 mét (tương đương tầng 7 đến tầng 9): Lưu lượng đạt 120 m3/h đến 132 m3/h (khoảng 2000 đến 2200 lít/phút), nước thoát ra rất dồi dào qua họng 65mm.
• Cột áp dưới 38 mét: Lưu lượng nước vượt 132 m3/h sẽ kéo dòng điện vượt quá 41.5A gây nóng động cơ, người vận hành cần siết bớt van xả để bảo vệ máy.

Khách hàng tuyệt đối không mua máy bơm ly tâm trục ngang CN65-200/18.5 nếu công trình cao trên 42 mét tính từ mặt đất, vì trừ đi tổn thất ma sát ống dẫn, nước sẽ chỉ chảy nhỏ giọt và máy sẽ chạy không ngắt làm tiêu hao điện năng.

Thời gian bơm đầy bồn chứa và đường kính ống dẫn phù hợp cho CN65-200/18.5

Máy bơm ly tâm trục ngang CN65-200/18.5 cung cấp lưu lượng nước trung bình khoảng 1600 lít mỗi phút ở độ cao làm việc thông thường, đáp ứng nhanh chóng nhu cầu cấp nước sinh hoạt.

Tại độ cao làm việc thực tế 45 mét (nhà 11 tầng) với lưu lượng đạt khoảng 100 m3/h, thời gian bơm đầy bồn của máy bơm ly tâm trục ngang CN65-200/18.5 diễn ra như sau:

• Bồn chứa nước inox 10 m3 (10 khối): Thời gian bơm đầy chỉ mất 6 phút.
• Bồn chứa nước sinh hoạt 30 m3 (30 khối): Thời gian bơm đầy mất 18 phút.
• Cụm bồn nối thông 60 m3 (60 khối): Thời gian bơm đầy mất khoảng 36 phút.
• Bể chứa nước mái 150 m3 (150 khối): Thời gian bơm đầy mất khoảng 90 phút.

Đường kính ống dẫn cho máy bơm ly tâm trục ngang CN65-200/18.5 bắt buộc phải tuân thủ chuẩn cỡ họng: Tuyến ống hút bắt buộc sử dụng ống phi 90 mm (DN80), không bóp nhỏ ống hút xuống phi 76 mm vì sẽ gây hụt nước làm máy gầm rú và rách phớt. Tuyến ống xả bắt buộc dùng ống phi 76 mm (DN65), nếu khoảng cách dẫn nước đi xa trên 60 mét thì phải mở rộng lên ống phi 90 mm để triệt tiêu tổn thất áp lực do ma sát thành ống.

Kiểm tra vị trí lắp đặt và điều kiện nguồn nước trước khi chọn mua CN65-200/18.5

Máy bơm ly tâm trục ngang CN65-200/18.5 đòi hỏi kiểm tra kỹ nguồn điện và vị trí hố hút trước khi tiến hành đặt hàng.

Về độ sâu hút, máy bơm ly tâm trục ngang CN65-200/18.5 là dòng bơm ly tâm thông thường không có khả năng tự mồi, chỉ hút sâu tối đa 5 mét tính từ tâm trục máy xuống đáy bể ngầm. Nếu khoảng cách hút sâu trên 6 mét, máy sẽ không thể lên nước và phớt cơ khí sẽ bị cháy do ma sát khô.

Về chất lượng nước, máy bơm ly tâm trục ngang CN65-200/18.5 yêu cầu nguồn nước sạch không có cặn đá dăm; nếu để máy ngưng chạy lâu ngày trong môi trường nước phèn, buồng bơm gang sẽ bị ra teng mạt sắt làm kẹt cứng cánh quạt.

Về nguồn điện, máy bơm ly tâm trục ngang CN65-200/18.5 sử dụng điện 3 pha 380V với dòng định mức 41.5A, gia đình chỉ có điện 1 pha 220V không thể sử dụng mã này; tủ điện bắt buộc phải có khởi động Sao – Tam giác và rơ-le nhiệt bảo vệ mất pha.

Các lưu ý khi sử dụng CN65-200/18.5

Máy bơm ly tâm trục ngang CN65-200/18.5 cần được người vận hành tuân thủ các quy tắc cơ bản để duy trì độ bền thiết bị.

• Châm mồi nước đầy đủ: Buồng bơm và đường ống hút phải được mồi đầy 100% lượng nước trước khi bật nguồn điện, kiểm tra đáy luppe đảm bảo kín khít tuyệt đối.
• Lắp van một chiều đầu xả: Gắn van một chiều ngay họng xả phi 76 mm để chặn dòng nước dội ngược khi ngắt điện, bảo vệ thân bơm gang khỏi nứt vỡ do hiện tượng búa nước.
• Cân chỉnh van tiết lưu: Khi xả nước ở các tầng thấp dưới 30 mét, người dùng cần khép bớt van cổng đầu xả để kim đồng hồ Ampe kế chỉ về ngưỡng an toàn dưới 41.5A.
• Lắp phao điện điều khiển tự động: Hệ thống bắt buộc phải lắp cụm phao đôi gồm phao chống cạn ở bể ngầm và phao chống tràn ở bồn trên mái để ngăn máy chạy khô khi bể cạn nước.
